Источник бесперебойного питания Импульс МИНИ 700 (CM70102), 700 ВА / 560 Вт

Импульс МИНИ 700 (CM70102) — напольный источник бесперебойного питания с двойным преобразованием. Полная мощность модели составляет 700 ВА, активная — 560 Вт. Устройство предназначено для защиты совместимого оборудования от перерывов электропитания и отклонений параметров сети. При подборе нагрузки учитывают оба значения мощности, а также пусковые токи и необходимый запас.

Двойное преобразование

Онлайн-топология предусматривает преобразование энергии через выпрямитель и инвертор. Такая схема позволяет формировать выходное напряжение для подключённого оборудования. Выходной сигнал имеет синусоидальную форму. Устройство рассчитано на однофазную сеть и однофазную нагрузку. В заводской спецификации для серии указан диапазон входного напряжения от 110 до 300 В; условия работы при конкретной нагрузке необходимо сверять с руководством изготовителя.

Контроль работы

Передняя панель объединяет органы управления и элементы индикации состояния. Они позволяют контролировать работу источника и реагировать на предупреждения. Конкретный набор опций индикации и коммуникационных интерфейсов зависит от исполнения. Для этой карточки тип дисплея и состав интерфейсов не заявляются как обязательная комплектация. Перед подключением систем мониторинга необходимо подтвердить наличие требуемого порта у поставляемого устройства.

Резервное питание

ИБП оснащён встроенной аккумуляторной системой. При прекращении внешнего питания энергия аккумуляторов используется для поддержания подключённой нагрузки. Время автономной работы зависит от потребления оборудования, заряда и состояния батарей, а также температуры эксплуатации. Мощность 560 Вт является ограничением активной нагрузки и не определяет продолжительность резервирования. Нужное время работы следует рассчитывать отдельно.

Размещение и эксплуатация

Напольное исполнение позволяет установить ИБП рядом с защищаемым оборудованием. Рабочая температура, указанная в документации, составляет от 0 до +40 °C. Не перекрывайте вентиляционные отверстия и соблюдайте требования производителя к условиям размещения. Подключение выполняется к исправной электрической сети с защитным заземлением. Обслуживание аккумуляторов и внутренних компонентов следует поручать квалифицированным специалистам.

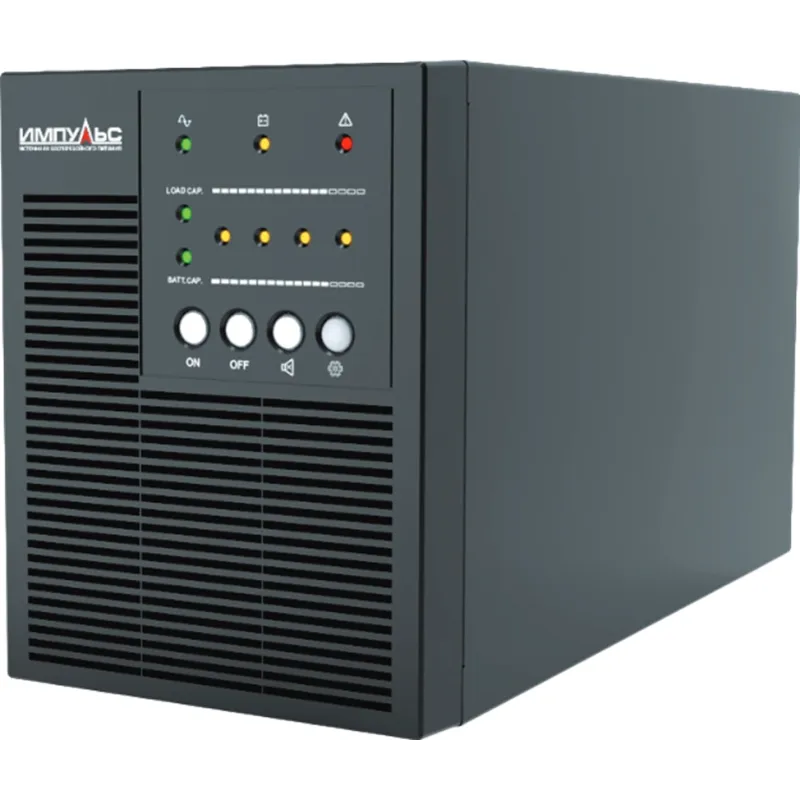

Предусмотрен автоматический перезапуск. При подборе проверьте суммарное энергопотребление нагрузки и необходимые способы подключения. Тип и расположение выходных разъёмов, дополнительные интерфейсы и принадлежности необходимо сверить для поставляемого исполнения до монтажа. Карточка относится к артикулу CM70102 модели МИНИ 700; фотография показывает общий корпус серии без демонстрации задней панели с возможными вариантами подключения.
