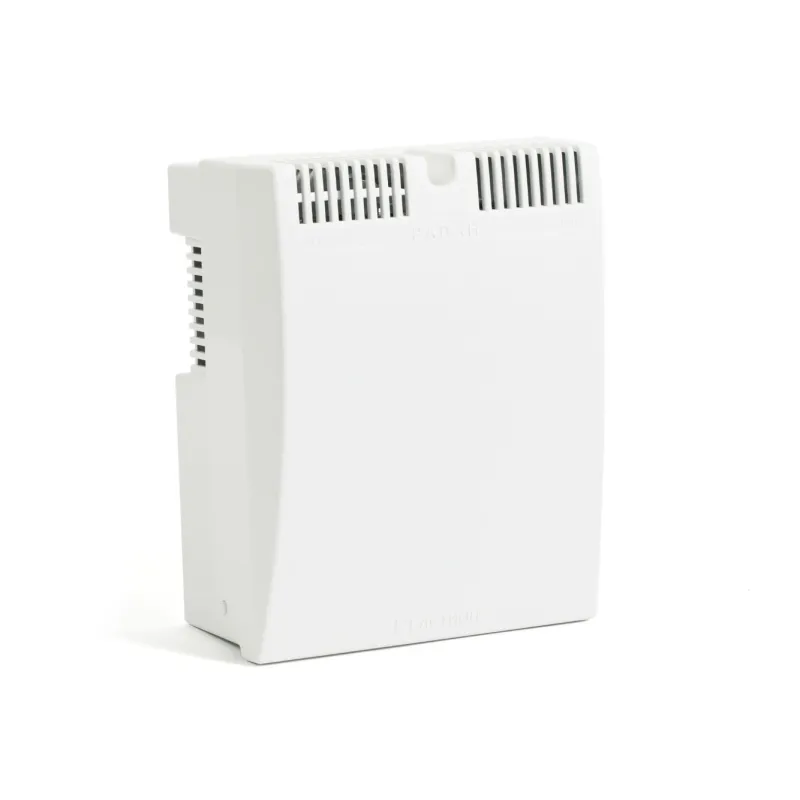

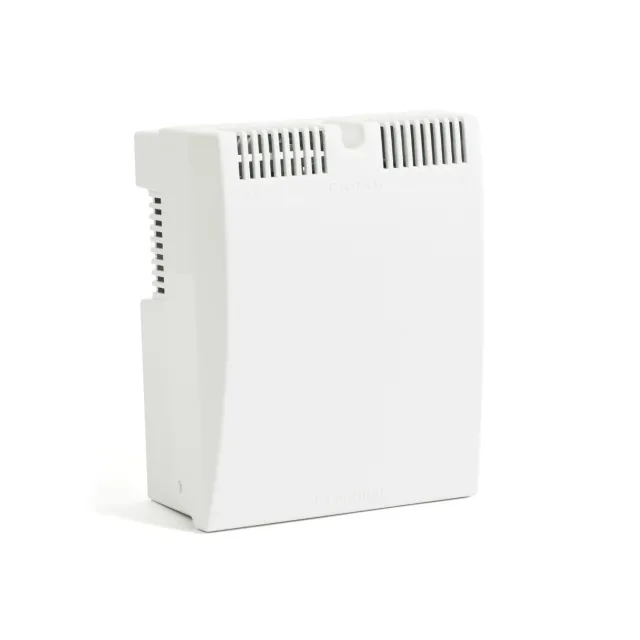

Блок бесперебойного питания Бастион РАПАН-20П, 12 В

Бастион РАПАН-20П — резервное питание 12 В

Бастион РАПАН-20П предназначен для питания совместимого оборудования постоянного тока с номинальным напряжением 12 В. Источник работает от сети переменного тока и обеспечивает переход на аккумуляторный резерв при исчезновении внешнего питания. Подключаемое оборудование должно допускать фактический диапазон выходного напряжения, указанный в характеристиках.

Исполнение и нагрузка

Пластиковый корпус рассчитан на размещение одного аккумулятора 7 Ач. Номинальный ток нагрузки составляет 1,7 А; значение 2 А относится к кратковременному режиму и питанию от аккумулятора. Не переносите предельный ток на длительную работу от сети. До подключения определите суммарный ток всех потребителей, включая пусковые и кратковременные режимы. Подбирайте сечение проводов с учётом длины линии и потери напряжения. Прибор не предназначен для подачи 220 В переменного тока на выход; его параметры нельзя сравнивать с компьютерным ИБП только по общему названию.

Аккумуляторное резервирование

Используется один совместимый герметичный свинцово-кислотный аккумулятор номинальным напряжением 12 В, рекомендуемая ёмкость — 7 Ач. Аккумулятор подбирается отдельно. Время резервирования зависит от тока нагрузки, фактической ёмкости, температуры, заряда и состояния батареи. Перед вводом в эксплуатацию батарею заряжают и проверяют переход на резерв с реальной нагрузкой. Соблюдайте полярность, требования к проводам и порядок подключения, установленный изготовителем.

Электрические параметры

Диапазон входного напряжения: 187…242 В. Выходное напряжение: 9,5…14 В. Ток нагрузки: 1,7 А номинально; до 2 А кратковременно и от АКБ. Предусмотрены защита выхода от короткого замыкания и перегрузки, а также защита аккумулятора от глубокого разряда. При срабатывании защиты необходимо устранить причину, а не увеличивать номинал предохранителя или обходить защитные цепи.

Установка и обслуживание

Диапазон рабочих температур источника: −10…+40 °C, степень защиты корпуса — IP20. Допустимые условия для аккумулятора уточняют отдельно: его работоспособность и доступная ёмкость зависят от температуры. Монтаж выполняют на подходящем основании, с доступом для обслуживания и соблюдением требований к кабельным вводам. Исключите попадание токопроводящей пыли и агрессивных веществ. Перед открытием корпуса отключите сетевое питание и батарейную цепь по инструкции. Регулярно проверяйте крепления, контакты, состояние аккумулятора и работу резервного питания.
