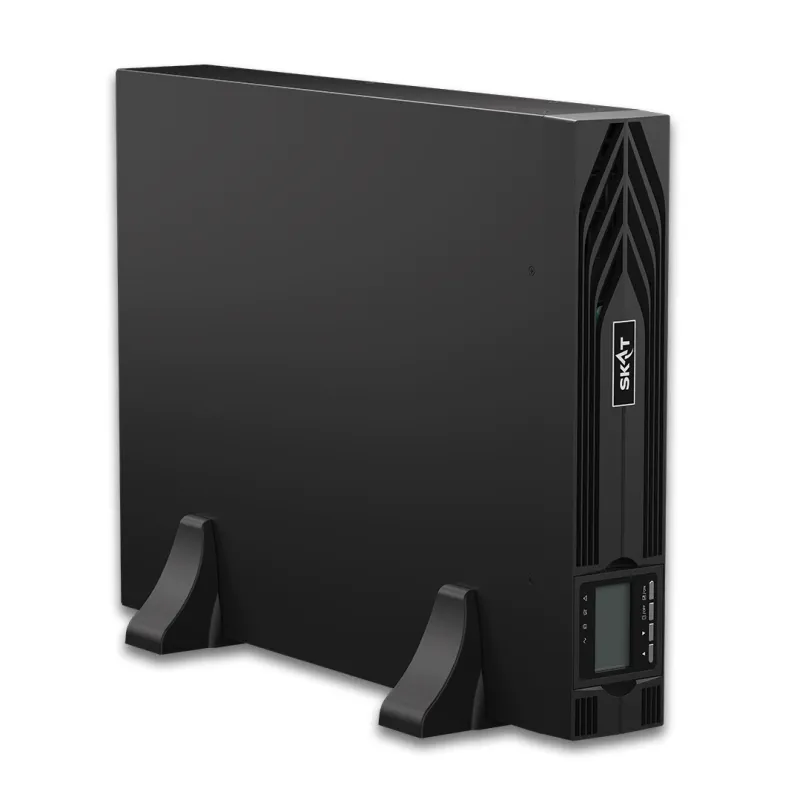

Источник бесперебойного питания Бастион SKAT-UPS 6-RACK-3/1-ON, 6000 ВА / 6000 Вт

Бастион SKAT-UPS 6-RACK-3/1-ON, 6000 ВА / 6000 Вт

Источник бесперебойного питания Бастион SKAT-UPS 6-RACK-3/1-ON предназначен для защиты совместимого электронного оборудования при нарушениях электроснабжения. Полная мощность составляет 6000 ВА, активная — 6000 Вт. Заводской артикул — 8992. При подборе учитывайте оба ограничения мощности, пусковые токи и запас для подключённой нагрузки.

Схема и подключение

Топология: Двойное преобразование (online). На выходе формируется синусоидальный сигнал. Число входных фаз: 3 или 1; выход однофазный. Тип подключения и номиналы кабелей должны соответствовать руководству и условиям объекта. Количество выходных разъёмов не увеличивает общую допустимую мощность. Нельзя переносить характеристики другого исполнения серии только на основании похожего корпуса.

Аккумуляторная цепь

Встроенных аккумуляторов нет. Поддерживается внешний батарейный массив с напряжением 192, 216 или 240 В; количество батарей по 12 В составляет соответственно 16, 18 или 20. Конфигурацию и зарядный ток задают по руководству, учитывая схему подключения и ёмкость аккумуляторов. Перед началом эксплуатации зарядите аккумуляторы и проверьте резервирование с реальной нагрузкой. Продолжительность резерва определяется запасом энергии батарей и потреблением оборудования, а не только мощностью ИБП. Соблюдайте полярность, последовательность подключения и порядок безопасного отключения, предусмотренные изготовителем.

Размещение

Высота корпуса при установке в стойке — 3U. Перед монтажом проверьте полезную глубину шкафа, допустимую массу на опорах и совместимость монтажных принадлежностей. Обеспечьте доступ к органам управления, клеммам или разъёмам и вентиляционным отверстиям. Не размещайте оборудование возле источников воды и тепла; не допускайте токопроводящую пыль и агрессивные вещества.

Контроль и обслуживание

Жидкокристаллический дисплей помогает контролировать состояние ИБП. При появлении предупреждений о перегрузке, разряде или неисправности определите причину по руководству. Не обходите защитные цепи и не устанавливайте предохранители неподходящего номинала. Периодически проверяйте кабели, соединения, состояние батарей и работу при пропадании внешнего питания.

Аккумуляторы имеют ограниченный ресурс; по мере старения время резерва сокращается. Для замены выбирают совместимые батареи и одинаковые элементы внутри одного комплекта. Все монтажные и сервисные работы выполняют с соблюдением требований электрической безопасности. При проектировании дополнительно учитывают тип нагрузки, необходимое время автономности и возможность безопасного обслуживания.
