Источник бесперебойного питания EKF PSW-605-T E-Power, 500 ВА / 400 Вт, без АКБ

EKF PSW-605-T, 500 ВА / 400 Вт

Назначение

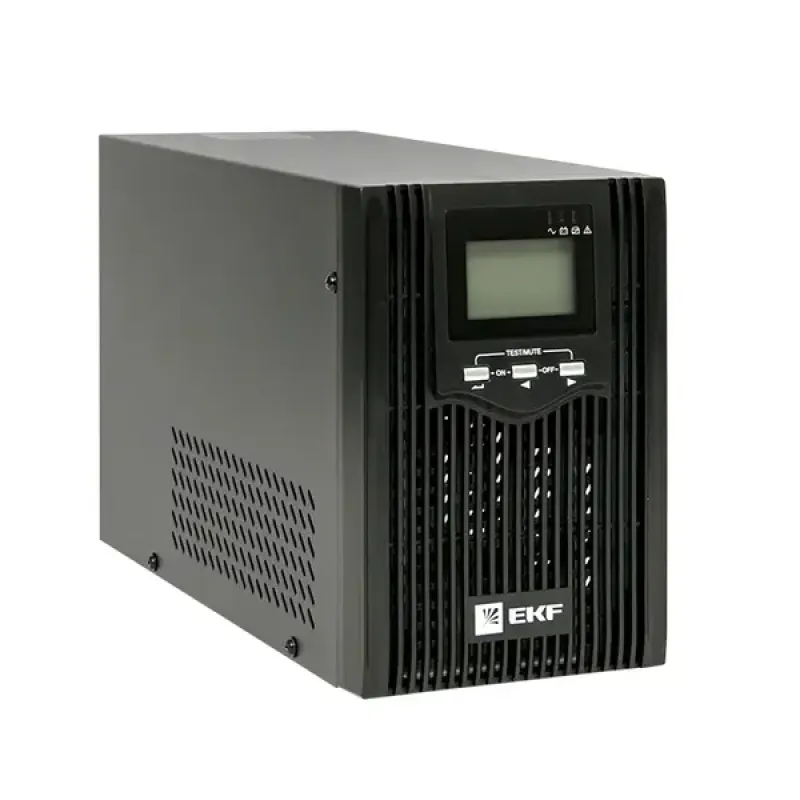

EKF PSW-605-T серии E-Power — линейно-интерактивный источник бесперебойного питания напольного исполнения. Полная мощность составляет 500 ВА, активная — 400 Вт. Эти значения относятся к данному артикулу: обозначение серии PSW 600 не следует принимать за допустимую активную нагрузку. При выборе оборудования учитывайте оба предела мощности, пусковые токи и требования подключаемых приборов.

Внешний аккумулятор

Источник рассчитан на работу с внешним аккумулятором номинальным напряжением 12 В. Аккумулятор в комплект поставки не входит и подбирается отдельно. Ёмкость, совместимость батареи, сечение соединительных кабелей и защитные устройства необходимо проверить по документации к фактическому исполнению. Не подключайте батарею с другим напряжением и соблюдайте полярность.

Стабилизация и резервирование

Линейно-интерактивная схема включает автоматическую регулировку напряжения AVR. При работе от аккумулятора на выходе формируется чистая синусоида. Время автономного питания зависит от выбранной внешней батареи, мощности нагрузки, температуры, степени заряда и состояния аккумулятора. Фиксированное время резервирования для устройства без батареи не заявляется.

Выходы и управление

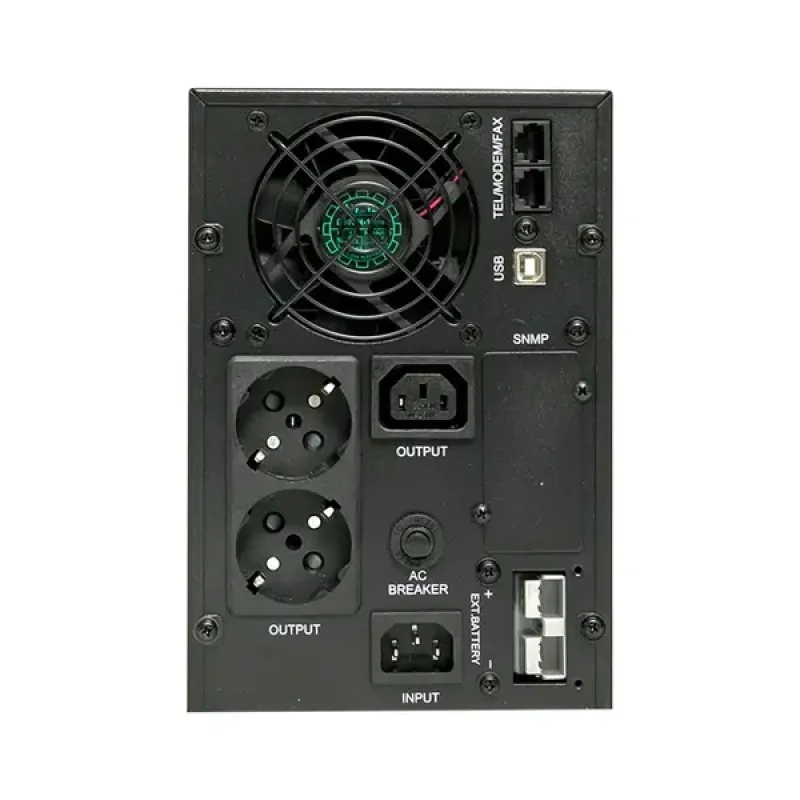

Для подключения нагрузки предусмотрены две розетки Schuko и один разъём IEC C13. Подключайте оборудование с учётом суммарной мощности, не превышая ограничения источника. ЖК-дисплей служит для контроля состояния ИБП. Предусмотрены интерфейсы USB и RJ45; порядок их подключения и совместимость программного обеспечения проверяют по руководству изготовителя.

Размещение

Металлический корпус предназначен для напольной установки. Размещайте устройство на устойчивой поверхности в сухом помещении, обеспечьте свободное движение воздуха через вентиляционные отверстия. Оставьте доступ к разъёмам и органам управления. Не устанавливайте источник рядом с нагревательными приборами и не накрывайте его во время работы.

Подключение и обслуживание

Перед подключением проверьте параметры питающей сети, исправность кабелей и наличие защитного заземления. Работы с внешним аккумулятором выполняют с соблюдением требований электробезопасности и защиты от короткого замыкания. После хранения зарядите аккумулятор согласно инструкции. Регулярно проверяйте состояние соединений и работу резервирования с подходящей нагрузкой.

Выбор комплектации

Для получения необходимой автономности подберите аккумулятор с учётом нагрузки и условий эксплуатации. Параметры зарядного устройства, ограничения ёмкости и монтажные размеры сверяют по документации конкретной ревизии перед монтажом. При сообщении о перегрузке или неисправности сначала определите причину по руководству; не продолжайте работу с повреждёнными соединениями или батареей.
