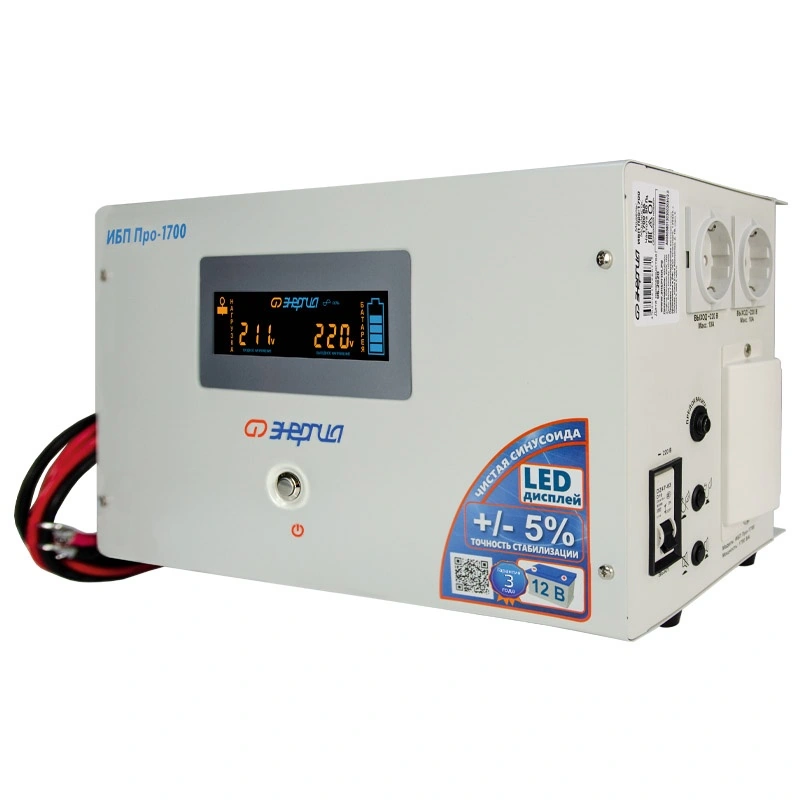

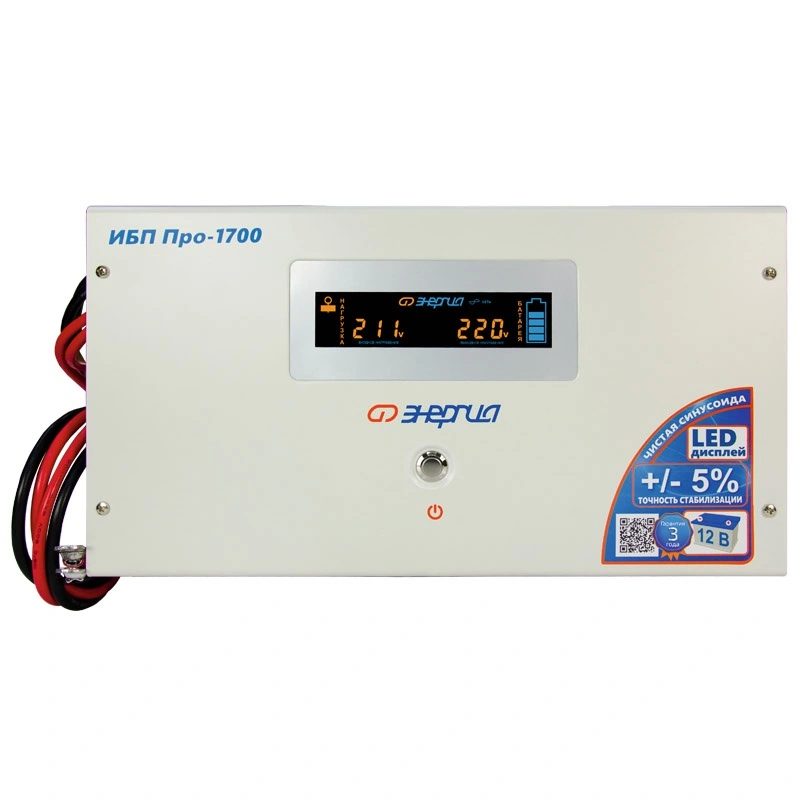

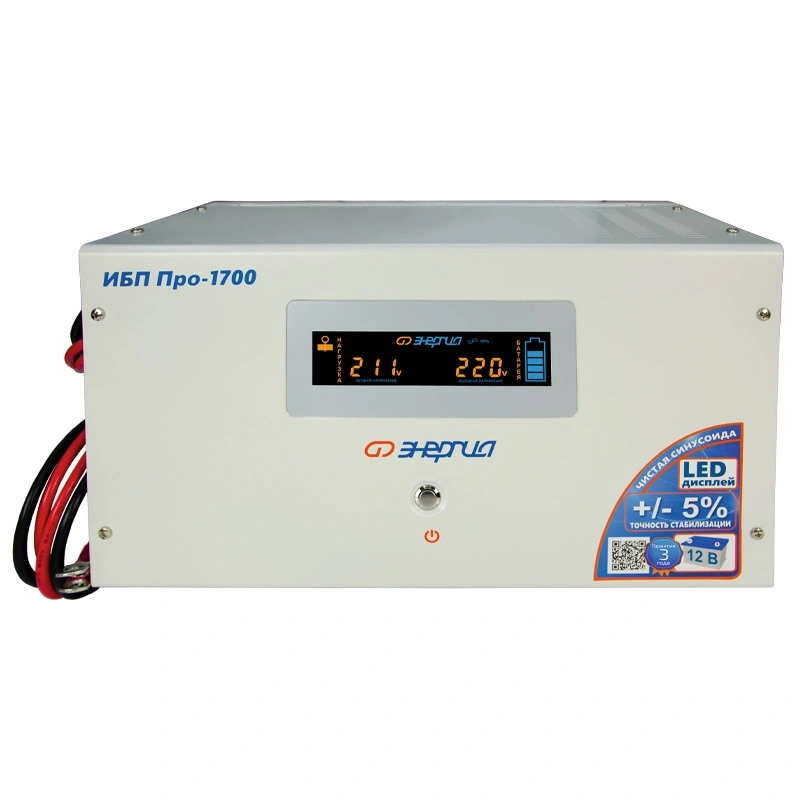

Источник бесперебойного питания Энергия Про 1700, 1700 ВА / 1200 Вт (Е0201-0030)

Энергия Про 1700: ИБП с внешней батареей 12 В

Энергия Про 1700, артикул Е0201-0030, — линейно-интерактивный источник бесперебойного питания для системы резервирования с внешним аккумулятором. Номинальная мощность этой модели составляет 1700 ВА / 1200 Вт: число 1700 в обозначении не означает активную мощность 1700 Вт. Перед выбором проверьте полную и активную нагрузку подключаемой техники, включая пусковые токи.

Питание от сети и чистая синусоида

При наличии сети встроенный релейный стабилизатор поддерживает выходное напряжение 220 В с точностью ±5%. Для рабочего входного напряжения изготовитель указывает диапазон 175–255 В с допуском ±5 В. При переходе на резерв от аккумулятора на выходе формируется чистая синусоида 220 В ±1%, время переключения — не более 6 мс. Такой принцип нужно учитывать при подборе чувствительной электроники: это линейно-интерактивная схема, а не источник двойного преобразования с постоянно работающим выходным инвертором.

Подбор внешнего аккумулятора

Встроенной батареи нет. Для данной версии требуется внешняя батарея 12 В; изготовитель перечисляет совместимые типы WET, AGM и GEL. Рекомендуемая ёмкость — от 55 до 200 Ач, допустимая — от 55 до 400 Ач. Аккумулятор подбирается отдельно, а время автономной работы рассчитывается по реальной нагрузке и полезной ёмкости. Для батарей WET особенно важно соблюдать требования к размещению и вентиляции. К батарее подключаются провода с кольцевыми наконечниками под винт M8 с обязательной проверкой полярности.

Подключение оборудования

Входная цепь выполнена через клеммную колодку. На выходе предусмотрены две розетки Schuko 10 А и клеммная колодка; все подключения используют общую допустимую мощность ИБП. Такое исполнение нужно учитывать заранее при проектировании проводки. Корпус позволяет организовать стационарное размещение, а индикация помогает контролировать режимы работы. Предусмотрены защиты от перегрузки, короткого замыкания, неправильной полярности, перегрева, перезаряда и глубокого разряда. Монтаж сетевых и батарейных цепей выполняют по руководству изготовителя, с необходимыми защитными аппаратами и заземлением.
