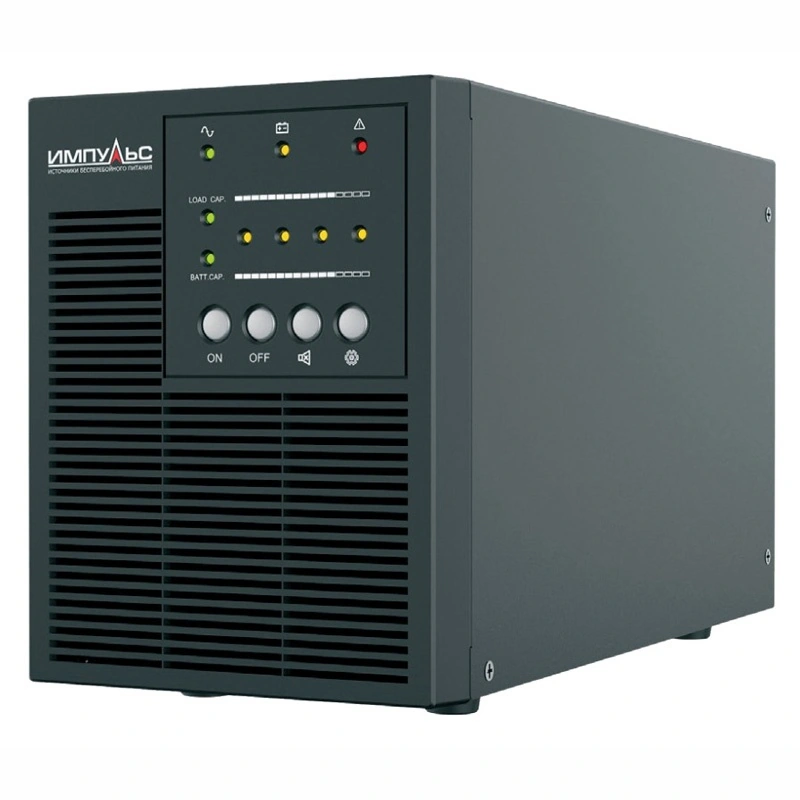

Источник бесперебойного питания Импульс МИНИ 700 (CM70101), 700 ВА / 560 Вт

Импульс МИНИ 700 CM70101 — 700 ВА / 560 Вт

Импульс МИНИ 700 в исполнении CM70101 — однофазный источник бесперебойного питания для совместимого компьютерного, сетевого и другого электронного оборудования. Полная номинальная мощность составляет 700 ВА, активная — 560 Вт. Эти значения характеризуют разные ограничения нагрузки: при подборе необходимо соблюдать оба. Суммируйте потребление всех подключаемых устройств и учитывайте кратковременные пусковые токи, требования к питанию и планируемое время автономной работы.

Как работает резервирование

Преобразование энергии в режиме on-line формирует чистую синусоиду на выходе. При исправном заряженном батарейном комплекте переход к резервному питанию выполняется без временного разрыва. Автоматический байпас используется по предусмотренным изготовителем условиям и не заменяет аккумуляторное резервирование. Указанный диапазон входного напряжения необходимо оценивать совместно с уровнем нагрузки и настройками устройства. Работа на предельных параметрах сети не означает одинаковую доступную мощность при любых условиях.

Подключение и индикация

Для подключения нагрузки в исполнении CM70101 используются разъёмы 3 × IEC C13. Тип кабелей и совместимость вилок следует проверить до заказа. Общая мощность всех подключений ограничена 560 Вт и 700 ВА; наличие нескольких выходов не увеличивает мощность источника. Индикация: LED. Для связи с совместимым оборудованием предусмотрен интерфейс RS-232. Дополнительные средства сетевого мониторинга, если требуются, подбирают по документации и не считают обязательной частью комплекта. Данные относятся к указанному артикулу исполнения: возможности соседних модификаций могут отличаться.

Встроенные аккумуляторы

Батарейный блок состоит из одного аккумулятора по 12 В ёмкостью 9 Ач каждый. Номинальное напряжение цепи составляет 12 В. Это исполнение со встроенными аккумуляторами. Фактическое время резервирования зависит от потребления техники, заряда, температуры, возраста и технического состояния батарей. Номинальная мощность ИБП не означает количество часов работы. Для проверки достаточности автономности необходим расчёт по реальной нагрузке, а для замены — совместимый комплект с параметрами и подключением по руководству изготовителя. Холодный старт позволяет включить подходящую нагрузку от исправного заряженного блока при отсутствии сетевого питания.

Размещение и обслуживание

Габариты корпуса составляют 140 × 327 × 191 мм в порядке ширина, глубина и высота. Корпус устанавливают вертикально на ровную устойчивую поверхность с доступом воздуха к вентиляционным отверстиям. Рабочий температурный диапазон составляет 0…+40 °C. Не перекрывайте вентиляцию, не размещайте устройство возле источников тепла или воды и обеспечьте доступ к разъёмам и органам управления. Подключение, проверку защит, диагностику и замену аккумуляторов выполняют с соблюдением руководства. Перед покупкой проверьте суммарную мощность, требуемую автономность, подходящий тип выходных соединений и фактическую комплектацию.
