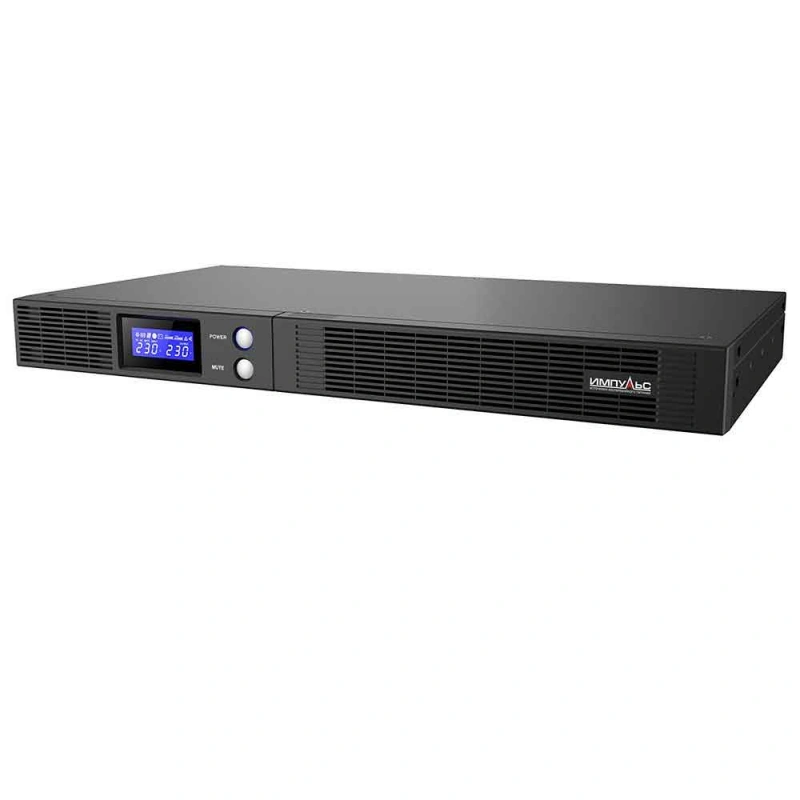

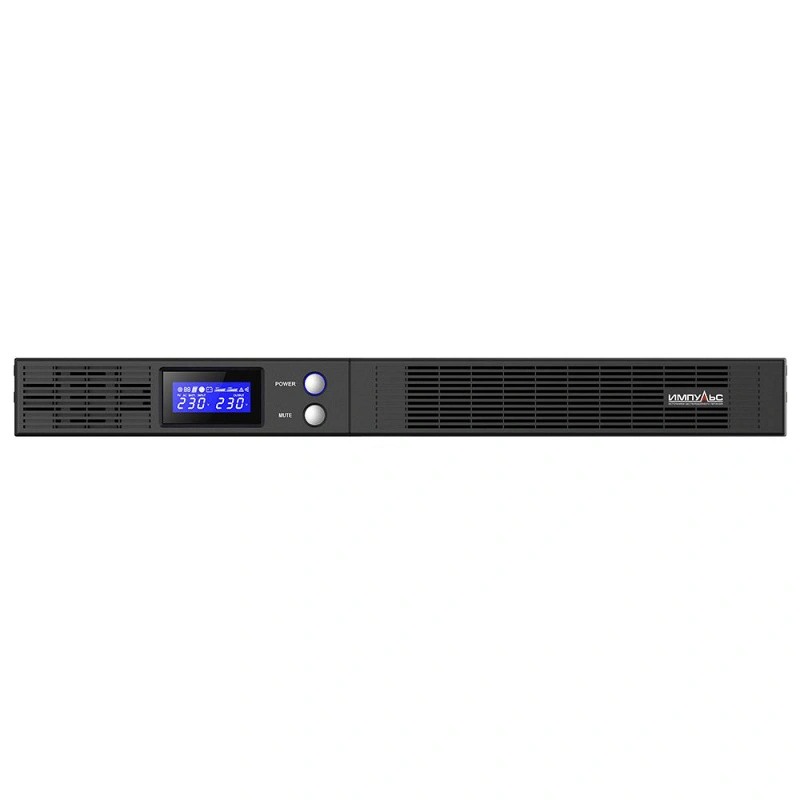

Источник бесперебойного питания Импульс СЛИМ 750, 750 ВА / 450 Вт

Импульс СЛИМ 750, 750 ВА / 450 Вт

Источник бесперебойного питания Импульс СЛИМ 750 предназначен для защиты совместимого электронного оборудования при нарушениях электроснабжения. Полная мощность составляет 750 ВА, активная — 450 Вт. Заводской артикул — SL75101. При подборе учитывайте оба ограничения мощности, пусковые токи и запас для подключённой нагрузки.

Схема и подключение

Топология: Линейно-интерактивный (line-interactive). На выходе формируется синусоидальный сигнал. Число входных фаз: 1; выход однофазный. Тип подключения и номиналы кабелей должны соответствовать руководству и условиям объекта. Количество выходных разъёмов не увеличивает общую допустимую мощность. Нельзя переносить характеристики другого исполнения серии только на основании похожего корпуса.

Аккумуляторная цепь

Установлены 2 аккумулятора по 6 В ёмкостью 9 Ач каждый. Номинальное напряжение батарейной цепи — 12 В. Время резервирования зависит от нагрузки, температуры, заряда и износа батарей. Перед началом эксплуатации зарядите аккумуляторы и проверьте резервирование с реальной нагрузкой. Продолжительность резерва определяется запасом энергии батарей и потреблением оборудования, а не только мощностью ИБП. Соблюдайте полярность, последовательность подключения и порядок безопасного отключения, предусмотренные изготовителем.

Размещение

Высота корпуса при установке в стойке — 1U. Перед монтажом проверьте полезную глубину шкафа, допустимую массу на опорах и совместимость монтажных принадлежностей. Обеспечьте доступ к органам управления, клеммам или разъёмам и вентиляционным отверстиям. Не размещайте оборудование возле источников воды и тепла; не допускайте токопроводящую пыль и агрессивные вещества.

Контроль и обслуживание

Жидкокристаллический дисплей помогает контролировать состояние ИБП. При появлении предупреждений о перегрузке, разряде или неисправности определите причину по руководству. Не обходите защитные цепи и не устанавливайте предохранители неподходящего номинала. Периодически проверяйте кабели, соединения, состояние батарей и работу при пропадании внешнего питания.

Аккумуляторы имеют ограниченный ресурс; по мере старения время резерва сокращается. Для замены выбирают совместимые батареи и одинаковые элементы внутри одного комплекта. Все монтажные и сервисные работы выполняют с соблюдением требований электрической безопасности. При проектировании дополнительно учитывают тип нагрузки, необходимое время автономности и возможность безопасного обслуживания.
