Источник бесперебойного питания Ippon Back Verso 600

Ippon Back Verso 600: питание оборудования при сбоях сети

Источник бесперебойного питания имеет полную выходную мощность 600 ВA и активную мощность 300 Вт. Топология устройства — резервная (off-line). При выборе сравнивают оба ограничения мощности с потреблением подключённой техники, учитывают её пусковые токи и требования к качеству электропитания.

Электрические параметры

Номинальное выходное напряжение: 220 В. Форма выходного сигнала: модифицированная синусоида. Подключение выполняют по маркировке входа и выходов, с соблюдением требований к заземлению. Для устройств с чувствительными блоками питания необходимо проверить совместимость формы напряжения и допустимого времени перехода на резерв.

Разъёмы и распределение нагрузки

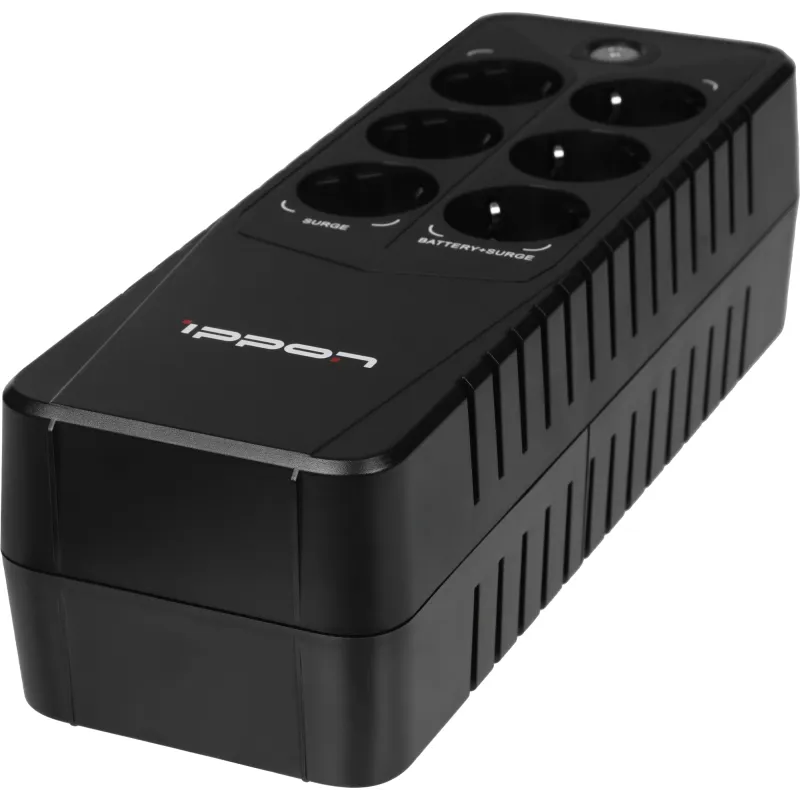

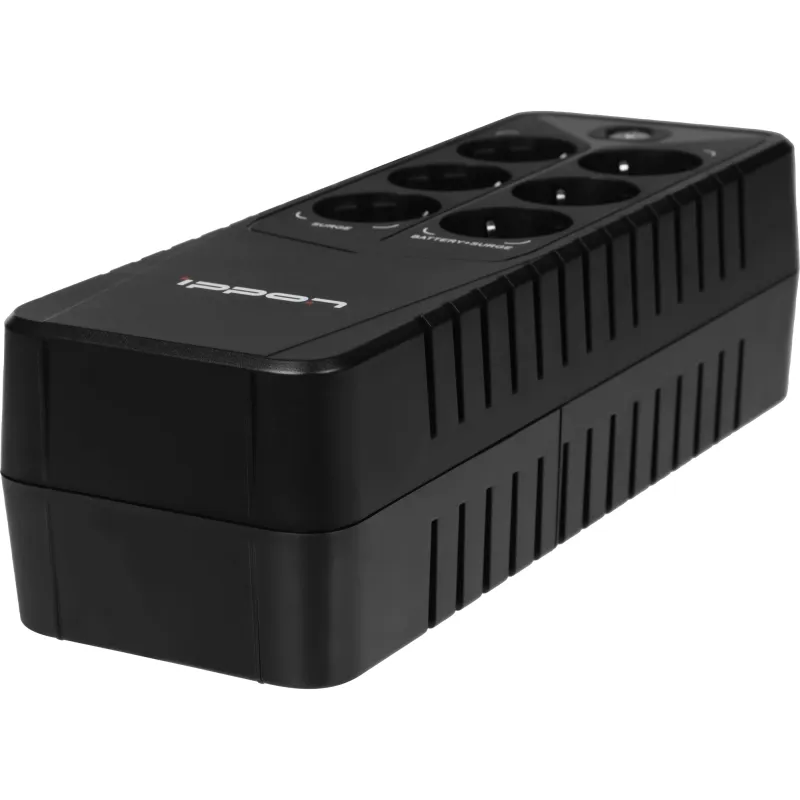

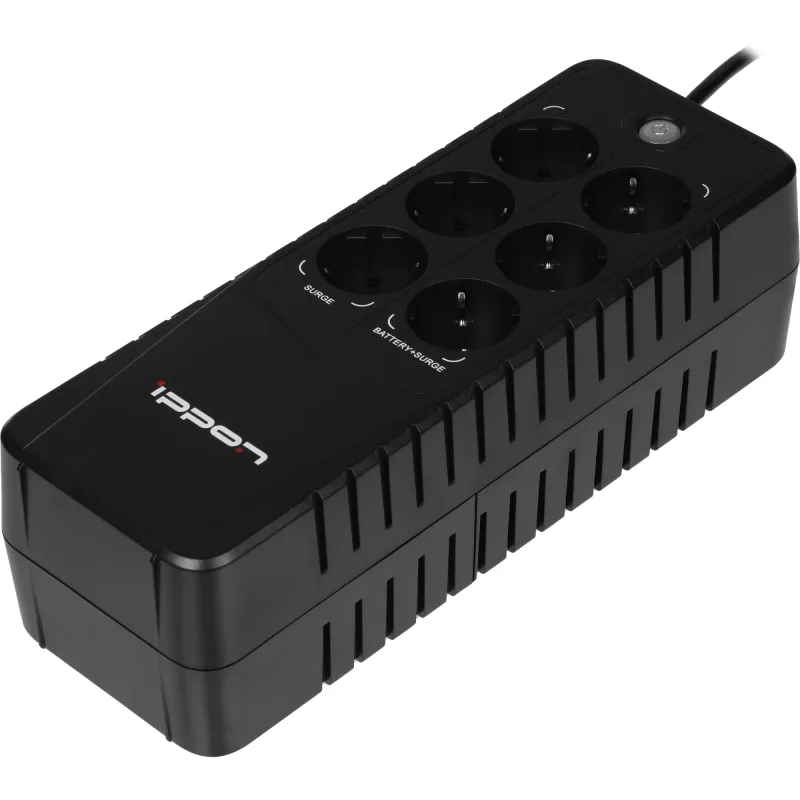

Выходные розетки типа EURO, с батарейной поддержкой: 3; Выходные розетки типа EURO, байпассные с фильтрацией: 3. Количество розеток не увеличивает суммарную мощность источника. Выходы с батарейной поддержкой обеспечивают резервное питание; выходы с байпасом и фильтрацией, если они предусмотрены, выполняют другую функцию и не должны использоваться как замена батарейным выходам. Перед включением распределяют нагрузку с учётом обозначений на корпусе.

Аккумуляторы и автономность

Аккумуляторная конфигурация по данным изготовителя: 1 × 12 В 5 Ач. Тип батарей: Необслуживаемый кислотно-свинцовый. Время работы без сети зависит от потребления оборудования, состояния аккумуляторов и температуры. Резерв позволяет сохранить данные и корректно завершить работу либо поддерживать нагрузку в пределах фактической автономности.

Монтаж и эксплуатация

Исполнение: напольный (Tower). Размеры устройства: 110x90x309мм; масса — 2.6 кг. Устанавливайте ИБП в сухом месте с доступом воздуха к вентиляционным отверстиям и возможностью обслуживания батарей. Надёжность соединений, соответствие электропроводки нагрузке и заземление проверяют до первого запуска. Для стоечного оборудования учитывают требуемое место и допустимую нагрузку на крепления.

Контроль работы

Индикация состояния: Светодиодная индикация: Синий цвет - линейный режим работы, Синий, мигающий каждые 30 с, (каждые 2 с при низком заряде батареи) - режим работы от батареи, Синий, мигающий каждые 0,5 с, - перегрузка, Индикатор не светится синим - неисправность, Все индикаторы отключены - режим ожидания Сигналы неисправности и перегрузки требуют проверки подключённого оборудования. Не следует считать длительность автономной работы постоянной: при увеличении мощности потребителей она уменьшается. Периодическая проверка состояния батарей помогает своевременно планировать обслуживание.
