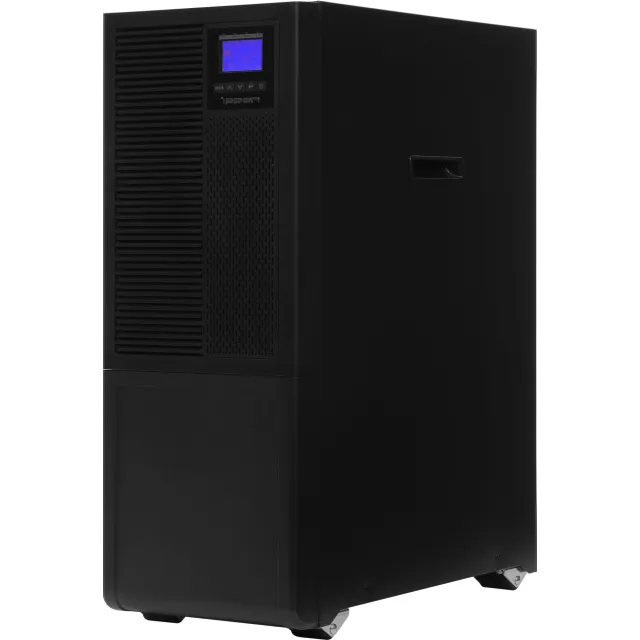

Источник бесперебойного питания Ippon Innova TA 10000 (2063231), 10000 ВА / 10000 Вт

Ippon Innova TА 10000

Ippon Innova TА 10000 — источник бесперебойного питания для совместимого серверного, компьютерного и сетевого оборудования. Артикул производителя этого исполнения — 2063231. Полная мощность составляет 10000 ВА, допустимая активная мощность — 10000 Вт. При выборе необходимо соблюдать оба ограничения и учитывать суммарное потребление подключённых устройств, а также возможные пусковые токи.

Схема питания

Двойное преобразование напряжения предназначено для стабилизированного питания нагрузки в штатном онлайн-режиме. Форма выходного напряжения от аккумулятора: чистая синусоида. Выходное напряжение для этой модели указано как 220/230/240 В; рабочую настройку выбирают по руководству и требованиям подключённой нагрузки. Режимы байпаса и параметры подключения нельзя подбирать только по номиналу мощности.

Подключение оборудования

Для нагрузки предусмотрены выходы: клеммная колодка; стационарное подключение по проекту. Проверьте соответствие кабелей и разъёмов вашим устройствам. Суммарная нагрузка резервируемых выходов должна оставаться в пределах мощности ИБП. Защитное заземление и вентиляция обязательны. ИБП не подключают к электропроводке здания через обычную выходную розетку без предусмотренной проектом схемы.

Аккумуляторы и время работы

Для резервирования применяется тип батарей «Необслуживаемый кислотно-свинцовый». Состав батарейной системы, наличие батарей в комплекте и необходимость внешнего модуля нужно подтвердить для конкретного предложения. Количество батарей и напряжение всей цепи не являются характеристиками одного аккумулятора. Продолжительность автономной работы зависит от мощности нагрузки, степени заряда, температуры и состояния батарей. Вольт-амперы характеризуют допустимую нагрузку, а не запас энергии. Для практического подбора используйте таблицу автономности именно этой модели и предусмотрите время на сохранение данных и корректное завершение работы. Возможность подключения внешних батарей и допустимое число модулей проверяют по руководству точного исполнения.

Проект подключения

Схему фаз, входную защиту, кабельные линии, заземление и байпас подбирают для конкретного объекта. Электромонтаж и пусконаладку выполняют квалифицированные специалисты по руководству изготовителя. Для трёхфазной системы нельзя выбирать схему подключения по аналогии с бытовым однофазным ИБП.

Установка и управление

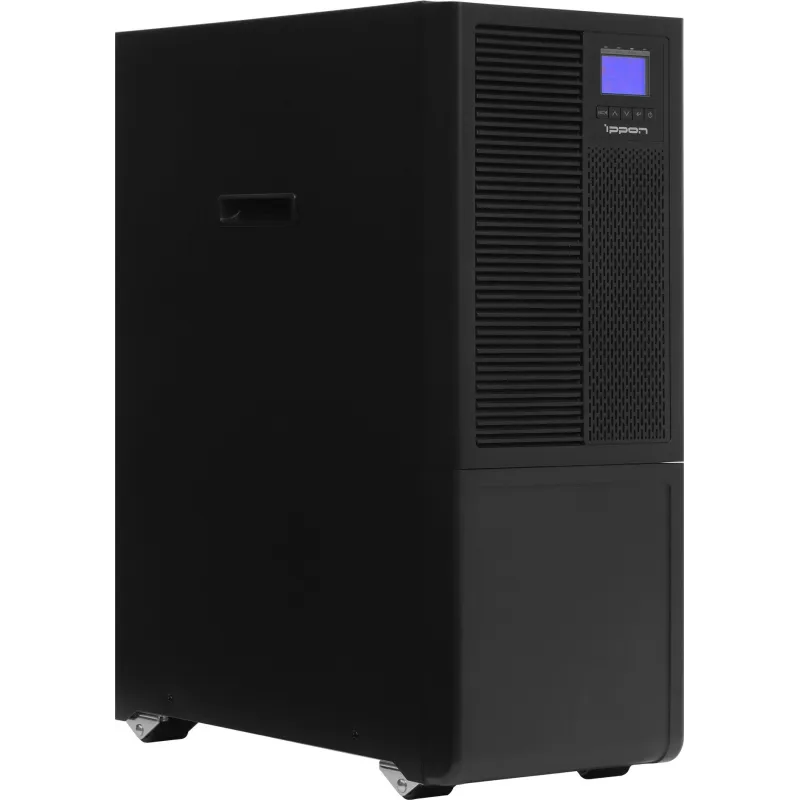

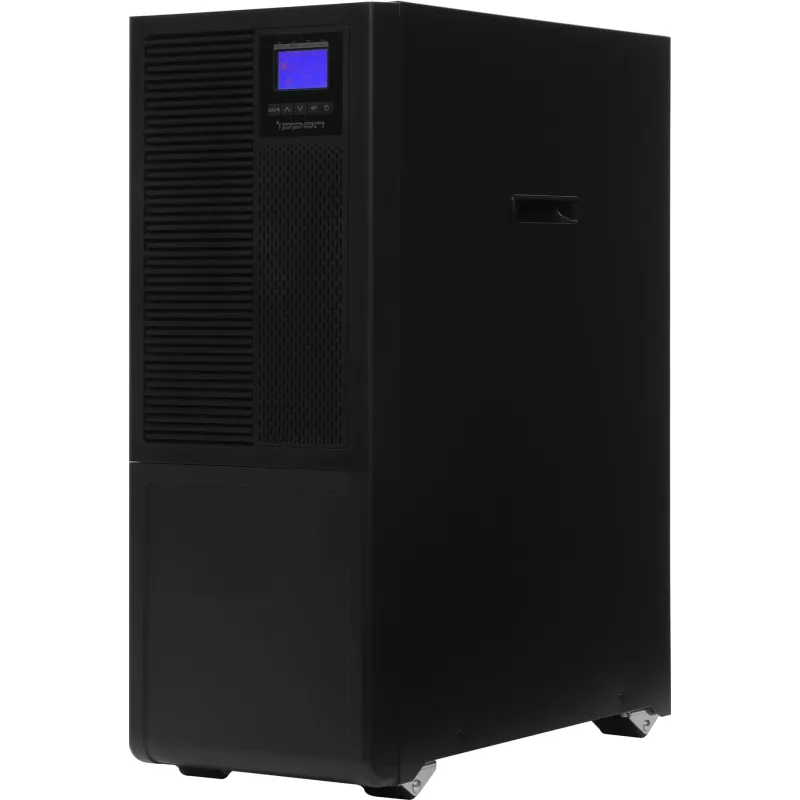

Форм-фактор: напольный (Tower). Габариты — 220x589x452мм, масса — 70.9 кг. При установке в стойку заранее проверьте её глубину, допустимую нагрузку и необходимый монтажный комплект: наличие изображения стойки не означает комплектность рельсами. Интерфейсы, указанные для этого исполнения: EPO, RS-232, USB, сухие контакты. Для мониторинга требуется совместимое программное обеспечение; отдельная сетевая карта, если она необходима, не считается входящей в комплект только на основании поддержки сетевых функций.

Эксплуатация

Размещайте оборудование в сухом защищённом помещении, оставляя свободный доступ воздуха и место для кабелей. Не перекрывайте вентиляционные отверстия. Перед обслуживанием учитывайте, что аккумуляторы могут поддерживать опасное напряжение даже при отключённом сетевом кабеле. Настройку, подключение и замену батарей выполняют согласно руководству изготовителя. Точную совместимость с нагрузкой проверяют до подключения оборудования.
