Источник бесперебойного питания Ippon Innova Unity RT 3-3 20K
- Код товара: 101601398
- Наличие: В наличии
676 841 ₽
Ippon Innova Unity RT 3-3 20K: питание оборудования при сбоях сети
Источник бесперебойного питания имеет полную выходную мощность 20000 ВA и активную мощность 20000 Вт. Топология устройства — двойное преобразование (on-line). При выборе сравнивают оба ограничения мощности с потреблением подключённой техники, учитывают её пусковые токи и требования к качеству электропитания.
Электрические параметры
Номинальное выходное напряжение: 220/230/240; 380/400/415 В. Форма выходного сигнала: синусоида. Подключение выполняют по маркировке входа и выходов, с соблюдением требований к заземлению. Для устройств с чувствительными блоками питания необходимо проверить совместимость формы напряжения и допустимого времени перехода на резерв.
Разъёмы и распределение нагрузки
Выходные разъемы-клеммная колодка: ДА. Количество розеток не увеличивает суммарную мощность источника. Выходы с батарейной поддержкой обеспечивают резервное питание; выходы с байпасом и фильтрацией, если они предусмотрены, выполняют другую функцию и не должны использоваться как замена батарейным выходам. Перед включением распределяют нагрузку с учётом обозначений на корпусе.
Аккумуляторы и автономность

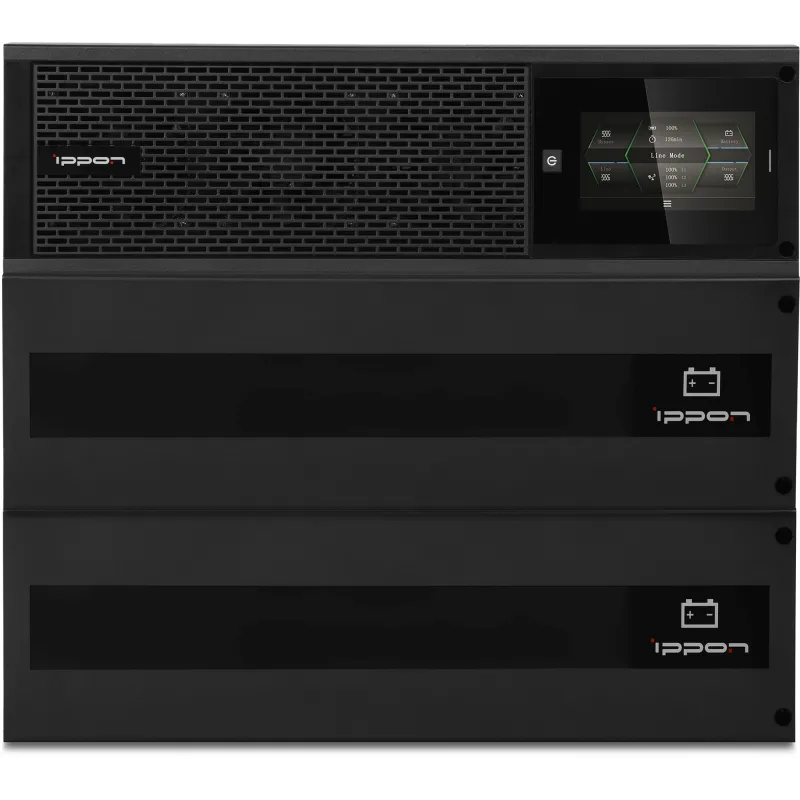

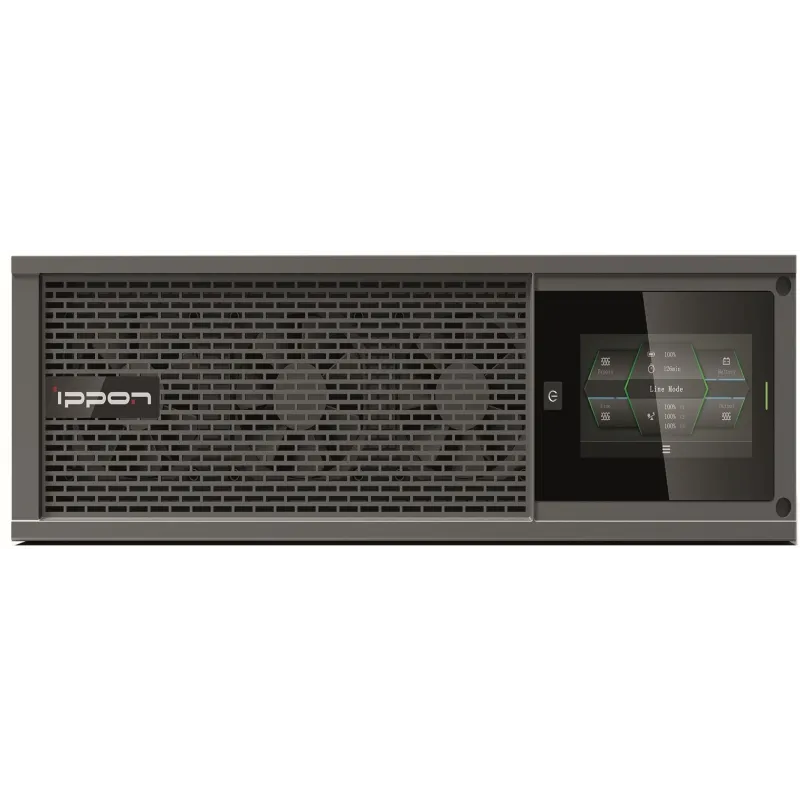

Аккумуляторная конфигурация по данным изготовителя: 40 × 12 В 9 Ач. Тип батарей: Необслуживаемый кислотно-свинцовый. Время работы без сети зависит от потребления оборудования, состояния аккумуляторов и температуры. Резерв позволяет сохранить данные и корректно завершить работу либо поддерживать нагрузку в пределах фактической автономности. Комплект состоит из преобразовательного модуля и двух батарейных модулей. Для установки в стойку требуется суммарно 9U. Дополнительные батарейные модули для увеличения автономии приобретаются отдельно.
Монтаж и эксплуатация

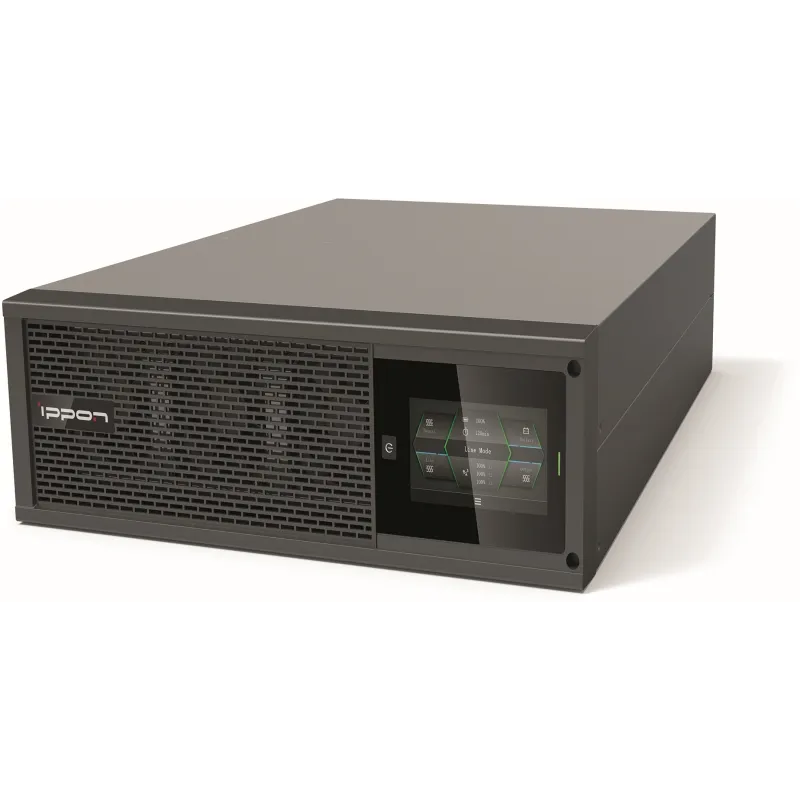

Исполнение: напольный/в стойку (Rack Tower). Размеры устройства: 438x387x559мм; масса — 145.8 кг. Устанавливайте ИБП в сухом месте с доступом воздуха к вентиляционным отверстиям и возможностью обслуживания батарей. Надёжность соединений, соответствие электропроводки нагрузке и заземление проверяют до первого запуска. Для стоечного оборудования учитывают требуемое место и допустимую нагрузку на крепления.
Контроль работы
Индикация состояния: LCD экран; Интерфейсы: EPO, RS-232, USB, сухие контакты; Режим байпас: автоматический Сигналы неисправности и перегрузки требуют проверки подключённого оборудования. Не следует считать длительность автономной работы постоянной: при увеличении мощности потребителей она уменьшается. Периодическая проверка состояния батарей помогает своевременно планировать обслуживание.
| Технические характеристики | |
| Автоопределение частоты | входного напряжения |
| Аккумуляторная конфигурация | 40 × 12 В 9 Ач |
| Активная выходная мощность | 20000 Вт |
| Бренд | Ippon |
| Вес товара | 145.8 кг |
| Виды защиты | от высокого напряжения, от глубокого разряда батареи, от импульсных помех, от импульсных помех и шумов, от короткого замыкания, от молний, от низкого напряжения, от перегрузки, пропадания напряжения |
| Время автономной работы при 100% нагрузке | 3 мин |
| Время автономной работы при 30% нагрузке | 18 мин |
| Время автономной работы при 50% нагрузке | 10 мин |
| Время автономной работы при 70% нагрузке | 6 мин |
| Время заряда, около | 3 ч |
| Входное напряжение | 160-520В |
| Входной разъём | клеммная колодка |
| Высота над уровнем моря | от 0 до 4000 м |
| Высота хранения | от 0 до 15000 м |
| Выходное напряжение | 220/230/240; 380/400/415 В |
| Выходные разъемы-клеммная колодка | ДА |
| Ёмкость | 9 Ач |
| Защита от высоковольтных выбросов | 445 Дж |
| Защита от перегрузки в линейном режиме | При нагрузке 100-105% - долговременная работа; при 105-125% - переключится в режим работы автоматического байпаса по истечении 10 мин; при 125% - 150% - переключится по истечении 60 сек; при более 150% - переключится по истечении 500 мс |
| Защита от перегрузки в режиме работы автоматического байпаса | При нагрузке 150% - выключится по истечении 500 мс |
| Защита от перегрузки в режиме работы от батареи | При нагрузке 100-105% - долговременная работа; при 105-125% - выключится по истечении 1 мин; при 125-150% - выключится по истечении 30 сек; при более 150% - выключится по истечении 500 мс |
| Индикация состояния | LCD экран |
| Интерфейсы | EPO, RS-232, USB, сухие контакты |
| Искажение напряжения | не более 1 % |
| Количество аккумуляторов | 40 |
| Количество фаз | 3/3; 3/1 |
| Конструктивные особенности | возможен монтаж в стойку, дисплей, звуковая индикация, звуковая сигнализация |
| КПД | более 96 % |
| КПД в режиме ECO | более 98 % |
| Модель | Innova Unity RT 3-3 20K |
| Напряжение | 12 В |
| Напряжение при питании от батареи | 220/230/240 +/- 1% В |
| Номинальная частота | 50/60 Гц |
| Относительная влажность | от 0 до 95 (без конденсации) % |
| Относительная влажность хранения | от 0 до 95 (без конденсации) % |
| Полная выходная мощность | 20000 ВA |
| Размеры | 438x387x559мм |
| Режим байпас | автоматический |
| Резервирование мощности | до 3 шт в параллельной системе |
| Серия | Innova Unity |
| Стабильность напряжения | +/-1 % |
| Стабильность частоты | 0.1 Гц |
| Степень защиты | IP20 |
| Температура окружающей среды при хранении | от -15 до +40 °С |
| Тип аккумулятора | Необслуживаемый кислотно-свинцовый |
| Типоразмер | 9U |
| Топология | Двойное преобразование (On-line) |
| Требования безопасности низковольтного оборудования ЕврАзЭС | ТР ТС 004/2011 |
| Уровень шума | менее 55 дБ |
| Форм-фактор | напольный/в стойку (Rack Tower) |
| Форма выходного сигнала | синусоида |
| Цвет корпуса | черный |
| Частота входного напряжения | 40-66Гц |
| Частота при питании от батареи | 50/60 +/- 0.1 Гц |
