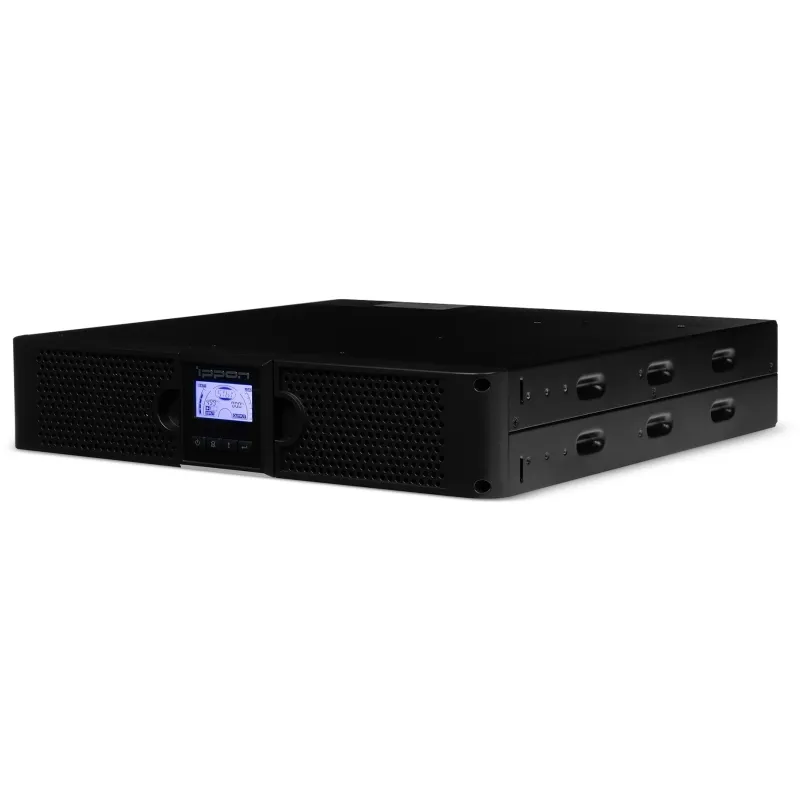

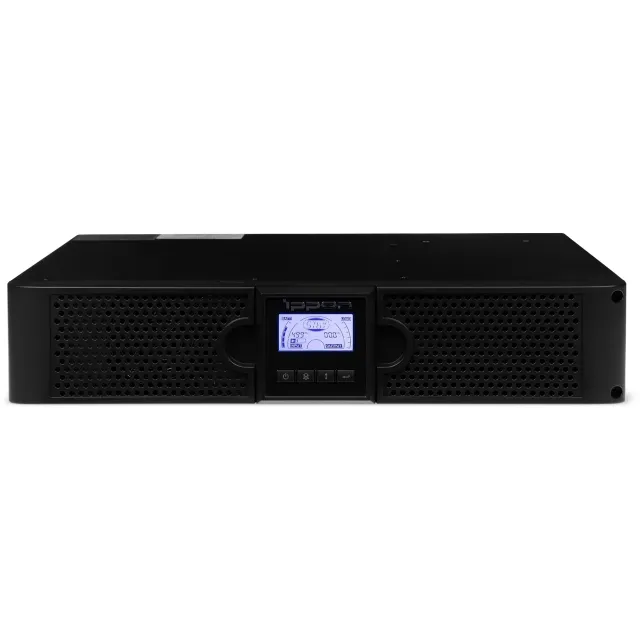

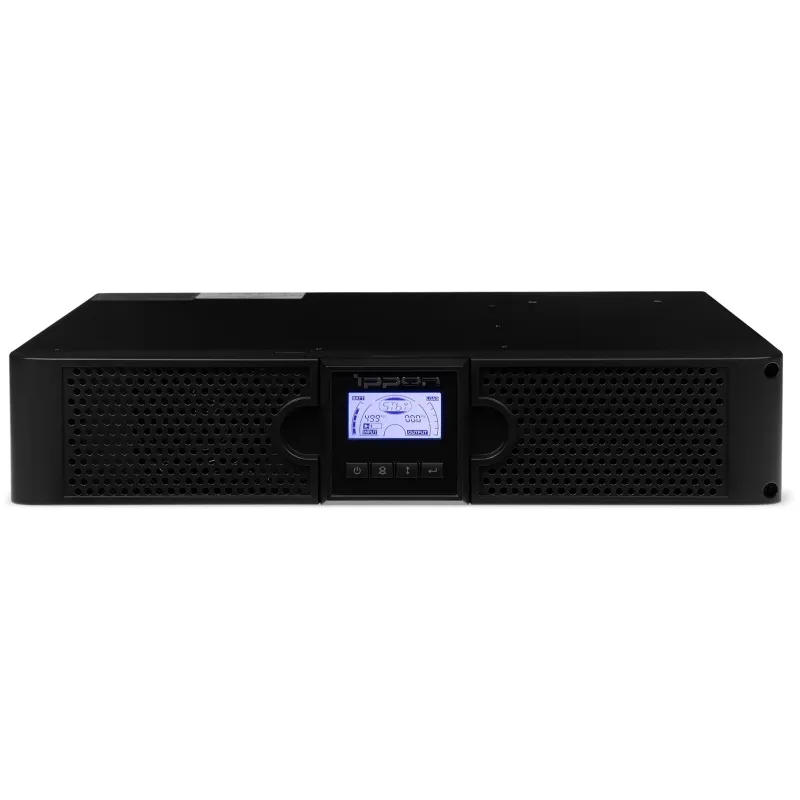

Источник бесперебойного питания Ippon Smart Winner II 1000 (1192977), 1000 ВА / 900 Вт

Ippon Smart Winner II 1000

Ippon Smart Winner II 1000 — источник бесперебойного питания для совместимого серверного, компьютерного и сетевого оборудования. Артикул производителя этого исполнения — 1192977. Полная мощность составляет 1000 ВА, допустимая активная мощность — 900 Вт. При выборе необходимо соблюдать оба ограничения и учитывать суммарное потребление подключённых устройств, а также возможные пусковые токи.

Схема питания

Линейно-интерактивная схема обеспечивает питание нагрузки от сети и переход на аккумуляторный резерв при её пропадании. Переход не следует считать нулевым временем переключения. Форма выходного напряжения от аккумулятора: синусоида. Выходное напряжение для этой модели указано как 220/230/240 В; рабочую настройку выбирают по руководству и требованиям подключённой нагрузки. Режимы байпаса и параметры подключения нельзя подбирать только по номиналу мощности.

Подключение оборудования

Для нагрузки предусмотрены выходы: 4 × IEC 320 C13 с аккумуляторным резервом. Проверьте соответствие кабелей и разъёмов вашим устройствам. Суммарная нагрузка резервируемых выходов должна оставаться в пределах мощности ИБП. Защитное заземление и вентиляция обязательны. ИБП не подключают к электропроводке здания через обычную выходную розетку без предусмотренной проектом схемы.

Аккумуляторы и время работы

Используются аккумуляторы типа «Необслуживаемый кислотно-свинцовый». Для этого исполнения указаны 2 аккумулятора, каждый 12 В / 9 Ач. Продолжительность автономной работы зависит от мощности нагрузки, степени заряда, температуры и состояния батарей. Вольт-амперы характеризуют допустимую нагрузку, а не запас энергии. Для практического подбора используйте таблицу автономности именно этой модели и предусмотрите время на сохранение данных и корректное завершение работы. Возможность подключения внешних батарей и допустимое число модулей проверяют по руководству точного исполнения.

Установка и управление

Форм-фактор: напольный/в стойку (Rack Tower). Габариты — 438x86.5x436мм, масса — 13.2 кг. При установке в стойку заранее проверьте её глубину, допустимую нагрузку и необходимый монтажный комплект: наличие изображения стойки не означает комплектность рельсами. Интерфейсы, указанные для этого исполнения: RS-232, USB. Для мониторинга требуется совместимое программное обеспечение; отдельная сетевая карта, если она необходима, не считается входящей в комплект только на основании поддержки сетевых функций.

Эксплуатация

Размещайте оборудование в сухом защищённом помещении, оставляя свободный доступ воздуха и место для кабелей. Не перекрывайте вентиляционные отверстия. Перед обслуживанием учитывайте, что аккумуляторы могут поддерживать опасное напряжение даже при отключённом сетевом кабеле. Настройку, подключение и замену батарей выполняют согласно руководству изготовителя. Точную совместимость с нагрузкой проверяют до подключения оборудования.
