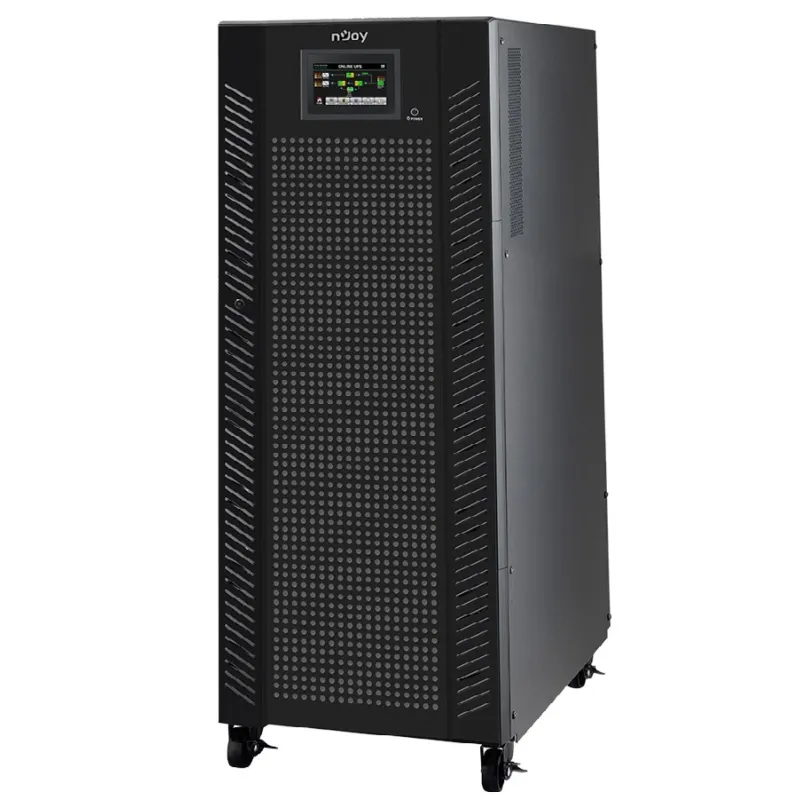

Источник бесперебойного питания nJoy Garun 60KL (UP33TOP160KGAAZ01B), 60 кВА / 60 кВт

nJoy Garun 60KL: трёхфазный ИБП 60 кВА / 60 кВт

nJoy Garun 60KL, партномер UP33TOP160KGAAZ01B, — промышленный источник бесперебойного питания двойного преобразования с конфигурацией 3 фазы на входе и 3 фазы на выходе. Номинальная мощность составляет 60000 ВА / 60000 Вт. Такой класс оборудования используется в стационарных системах резервирования; подбор нагрузки, аккумуляторной системы, кабелей и защитных аппаратов выполняют как единый проект.

Параметры питания и преобразования

Номинальное входное напряжение — 3 × 400 В AC с нейтралью. Рабочий диапазон зависит от нагрузки: 190–520 В при 50% и 305–478 В при полной нагрузке. На выходе предусмотрены значения 3 × 360 / 380 / 400 / 415 В. При настройке на 3 × 360 В изготовитель ограничивает выходную мощность до 90% номинальной. Чистая синусоида и точность регулирования ±1% в батарейном режиме позволяют использовать источник с совместимой ответственной нагрузкой.

Внешняя аккумуляторная система

Встроенные батареи не поддерживаются и в состав этого ИБП не входят. Изготовитель предусматривает внешние свинцово-кислотные аккумуляторы 12 В в согласованной конфигурации двух плеч по 16–20 батарей. Конкретное количество, ёмкость и схема выбираются по руководству и проекту системы. Регулируемый максимальный зарядный ток — 2–24 А. Длительность автономной работы определяется внешней батарейной системой и реальной нагрузкой, поэтому для ИБП без аккумуляторов нельзя обещать фиксированное время резерва.

Подключение и контроль

Сетевые и выходные цепи подключаются клеммным способом. На ЖК-дисплее отображаются состояние ИБП, уровень нагрузки и батарей, напряжения и аварийные сообщения. Предусмотрены обслуживание через байпас и аварийное отключение EPO. USB и RS-232 применяются для связи; дополнительные сетевые и сигнальные карты подбираются отдельно. Возможна параллельная работа до трёх совместимых устройств с необходимой настройкой и комплектом соединения.

Размещение и эксплуатация

Напольный корпус имеет размеры 790 × 360 × 1010 мм, масса нетто без батарей — 104 кг. Заранее проверьте несущую способность основания, путь доставки и место для внешнего батарейного шкафа. Устройство должно работать в помещении с вентиляцией, без конденсата и загрязнений, мешающих охлаждению. Монтаж высоковольтных сетевых и батарейных цепей, ввод в эксплуатацию и обслуживание поручают квалифицированным специалистам по документации изготовителя.
