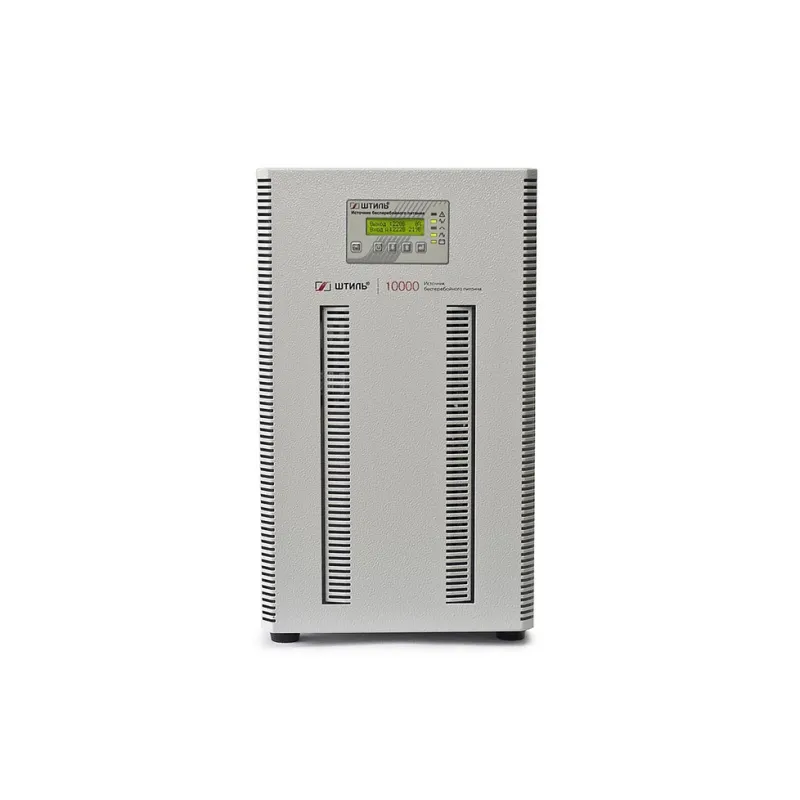

Источник бесперебойного питания Штиль ST3110L, 10000 ВА / 8000 Вт

Источник бесперебойного питания Штиль ST3110L, 10000 ВА / 8000 Вт

Работа от сети

Штиль ST3110L — онлайн-источник бесперебойного питания с трёхфазным входом и однофазным выходом. Топология с двойным преобразованием используется для питания совместимого оборудования и коррекции параметров электросети. Полная выходная мощность составляет 10000 ВА, активная — 8000 Вт. Форма выходного напряжения — чистая синусоида, точность стабилизации выходного напряжения — ±2 %. При выборе оборудования необходимо учитывать оба ограничения мощности одновременно.

Аккумуляторная система

В этом исполнении используются внешние аккумуляторные батареи. Они приобретаются отдельно и не входят в поставку ИБП. Для автономной работы требуется правильно подключённая и заряженная совместимая аккумуляторная система номинальным напряжением 192 В. Без такой системы при исчезновении электросети резервное питание не обеспечивается. Подбор батарей, соединительных кабелей и защиты выполняют по руководству этой модели; сходное название другого исполнения не подтверждает совместимость. Номинальный ток встроенного зарядного устройства: от 1 до 4 (шаг настройки – 0,5 А) А.

Подбор нагрузки

Перед подключением составьте перечень устройств, которые будут работать одновременно, и проверьте их потребляемую мощность в ваттах и вольт-амперах. Для оборудования с электродвигателями, насосами и трансформаторами дополнительно учитывают пусковой ток. Одна цифра номинальной мощности не гарантирует совместимость с любой нагрузкой. Электрические параметры, защиту и схему подключения проверяют до первого включения.

Автономная работа и байпас

Продолжительность автономного питания зависит от нагрузки, заряда, температуры и состояния аккумуляторной системы. Постоянное время работы для любых условий не обещается. Электронный автоматический байпас обеспечивает предусмотренный производителем обходной путь питания от сети. Байпас не накапливает энергию и не заменяет батареи; порядок его работы и ограничения определяются руководством.

Размещение и подключение

Указанный производителем форм-фактор — напольный. Место установки выбирают с учётом массы устройства, доступа к кабелям, панели управления и свободного движения воздуха. Крепление и опора должны соответствовать установленному оборудованию. Степень защиты корпуса — IP20; не допускайте попадания влаги и не перекрывайте вентиляционные отверстия. Работы с силовыми соединениями, аккумуляторами и заземлением выполняют по требованиям руководства и с соблюдением правил электробезопасности.

Перед эксплуатацией

Сверьте полное обозначение модели на изделии с заказом. Проверьте состояние корпуса, кабелей и разъёмов, условия окружающей среды и доступ для обслуживания. Не переносите настройки или параметры аккумуляторов от соседнего исполнения с похожим названием. При обслуживании и замене батарей соблюдают установленную последовательность отключения нагрузки и источников питания.

Характеристики

• Модель: ST3110L
• Топология: Онлайн, двойное преобразование
• Полная мощность, ВА: 10000
• Активная мощность, Вт: 8000
• Число фаз на входе и выходе: 3/1
• Форма выходного напряжения: Чистая синусоида
• Точность выходного напряжения, %: ±2
• Аккумуляторные батареи: внешние (опция)
• Напряжение батарейной системы, В: 192
• Ток встроенного зарядного устройства, А: от 1 до 4 (шаг настройки – 0,5 А)
• Монтаж: напольный
• Байпас: Электронный автоматический
• Степень защиты: IP20
• Режимы работы: on-line, автономный, байпас, ECO
• Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510
• Рабочий диапазон фазного/линейного входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
• Номинальное фазное/линейное входное напряжение, В: 220/380
• Номинальное выходное напряжение, В: 220
• Допустимый диапазон входной частоты, Гц: 43-57
• КПД в режиме on-line, %: 95
• КПД в автономном режиме, %: 94
• Переключение on-line → аккумуляторы, мс: 0
• Подключение входной сети: клеммное подключение (L1, L2, L3, N, PE)
• Выходные разъёмы: клеммное подключение (L, N, PE)
• Защита от перегрузки: электронная защита с автовосстановлением
• Защита от короткого замыкания: электронная защита с автовосстановлением
• Защита от перегрева: электронная защита с автовосстановлением
• Защита от глубокого разряда АБ: да
• Индикация: ЖК-дисплей и светодиодная индикация
• Рабочая температура, °C: от +5 до +40
• Относительная влажность, %: от 0 до 95 (без конденсата)
• Охлаждение: принудительное (вентиляторное)
• Габариты В×Ш×Г без упаковки, мм: 438x250x572
• Масса, кг: 30
• Гарантия, мес.: 24
• RS-232: опция (требуется установка карты мониторинга)
• RS-485: опция (требуется установка карты мониторинга)
• USB: опция (требуется установка карты мониторинга)
• mini-USB: опция (требуется установка карты мониторинга)
• Ethernet: опция (требуется установка карты мониторинга)
• Сухие контакты: опция (требуется установка карты мониторинга)
