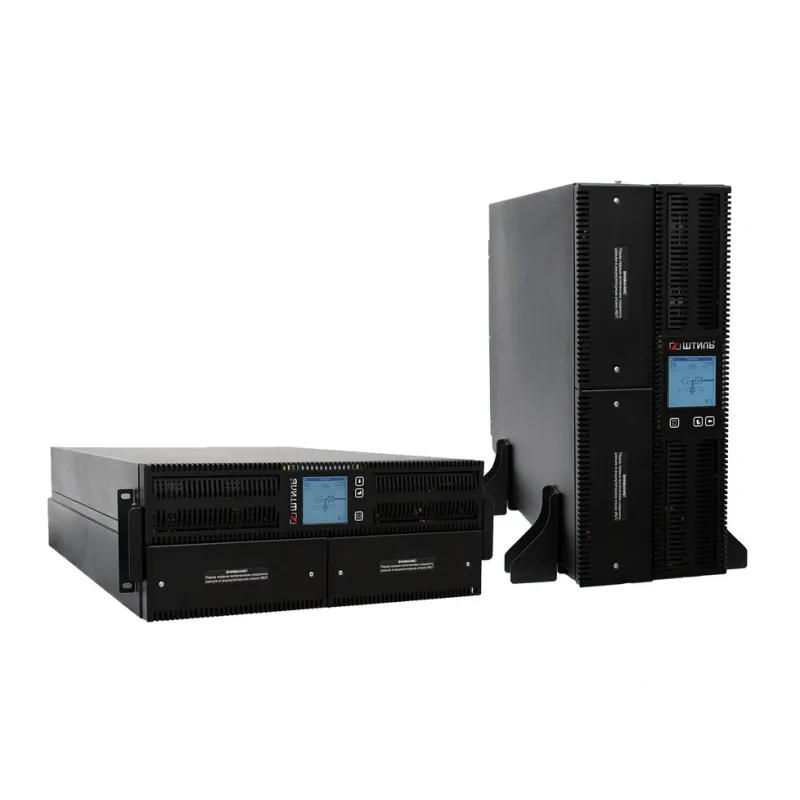

Источник бесперебойного питания Штиль STR1106SL, 6000 ВА / 5400 Вт

Источник бесперебойного питания Штиль STR1106SL, 6000 ВА / 5400 Вт

Работа от сети

Штиль STR1106SL — онлайн-источник бесперебойного питания с однофазным входом и однофазным выходом. Топология с двойным преобразованием используется для питания совместимого оборудования и коррекции параметров электросети. Полная выходная мощность составляет 6000 ВА, активная — 5400 Вт. Форма выходного напряжения — чистая синусоида, точность стабилизации выходного напряжения — ±2 %. При выборе оборудования необходимо учитывать оба ограничения мощности одновременно.

Аккумуляторная система

В этом исполнении предусмотрены встроенные аккумуляторы. Номинальное напряжение аккумуляторной системы — 192 В. В технической таблице указаны количество встроенных АБ напряжением 12 В — 16 шт. и параметр ёмкости встроенных АБ — 9 А·ч. Это не основание самостоятельно изменять схему соединения или устанавливать батареи с другими параметрами. Конфигурацию, тип и требования к замене проверяют по руководству именно этой модели. Номинальный ток встроенного зарядного устройства: 4 А. Подключение внешних батарей обозначено как дополнительная опция; их наличие в стандартной поставке не предполагается.

Подбор нагрузки

Перед подключением составьте перечень устройств, которые будут работать одновременно, и проверьте их потребляемую мощность в ваттах и вольт-амперах. Для оборудования с электродвигателями, насосами и трансформаторами дополнительно учитывают пусковой ток. Одна цифра номинальной мощности не гарантирует совместимость с любой нагрузкой. Электрические параметры, защиту и схему подключения проверяют до первого включения.

Автономная работа и байпас

Продолжительность автономного питания зависит от нагрузки, заряда, температуры и состояния аккумуляторной системы. Постоянное время работы для любых условий не обещается. Электронный автоматический байпас обеспечивает предусмотренный производителем обходной путь питания от сети. Байпас не накапливает энергию и не заменяет батареи; порядок его работы и ограничения определяются руководством.

Размещение и подключение

Указанный производителем форм-фактор — напольный/в стойку. Место установки выбирают с учётом массы устройства, доступа к кабелям, панели управления и свободного движения воздуха. Крепление и опора должны соответствовать установленному оборудованию. Степень защиты корпуса — IP20; не допускайте попадания влаги и не перекрывайте вентиляционные отверстия. Работы с силовыми соединениями, аккумуляторами и заземлением выполняют по требованиям руководства и с соблюдением правил электробезопасности.

Перед эксплуатацией

Сверьте полное обозначение модели на изделии с заказом. Проверьте состояние корпуса, кабелей и разъёмов, условия окружающей среды и доступ для обслуживания. Не переносите настройки или параметры аккумуляторов от соседнего исполнения с похожим названием. При обслуживании и замене батарей соблюдают установленную последовательность отключения нагрузки и источников питания.

Характеристики

• Модель: STR1106SL
• Топология: Онлайн, двойное преобразование
• Полная мощность, ВА: 6000
• Активная мощность, Вт: 5400
• Число фаз на входе и выходе: 1/1
• Форма выходного напряжения: Чистая синусоида
• Точность выходного напряжения, %: ±2
• Аккумуляторные батареи: встроенные и внешние (опция)
• Напряжение батарейной системы, В: 192
• Ток встроенного зарядного устройства, А: 4
• Монтаж: напольный/в стойку
• Байпас: Электронный автоматический
• Степень защиты: IP20
• Ёмкость встроенных АБ, А·ч: 9
• Встроенные АБ 12 В, шт.: 16
• Режимы работы: on-line, автономный, байпас, ECO
• Предельный диапазон входного напряжения, В: 90-310 В
• Рабочий диапазон входного переменного напряжения, В: 165-310 при нагрузке 100% 135-310 при нагрузке 80% 90-310 при нагрузке 60%
• Номинальное входное напряжение, В: 220
• Номинальное выходное напряжение, В: 220
• Допустимый диапазон входной частоты, Гц: 43-57
• КПД в режиме on-line, %: 95
• КПД в автономном режиме, %: 94
• Переключение on-line → аккумуляторы, мс: 0
• Подключение входной сети: выводы (L, N, PE), сечение провода – 10 мм 2
• Выходные разъёмы: IEC-320-C13 (8 шт.) IEC-320-C19 (2 шт.) клеммы (L, N), сечение провода – согласно мощности
• Защита от перегрузки: электронная защита c автовосстановлением
• Защита от короткого замыкания: электронная защита c автовосстановлением
• Защита от перегрева: электронная защита c автовосстановлением
• Защита от глубокого разряда АБ: да
• Индикация: ЖК-дисплей
• Рабочая температура, °C: от +5 до +40
• Относительная влажность, %: от 0 до 80 (без конденсата)
• Охлаждение: принудительное (вентиляторное)
• Габариты В×Ш×Г без упаковки, мм: 176х483х691 (в стойку) 446х295х691 (напольный)
• Масса, кг: 78
• Высота в стойке, U: 4
• Гарантия, мес.: 24
• RS-232: опция (требуется установка карты мониторинга)
• RS-485: опция (требуется установка карты мониторинга)
• USB: опция (требуется установка карты мониторинга)
• mini-USB: опция (требуется установка карты мониторинга)
• Ethernet: опция (требуется установка карты мониторинга)
• Сухие контакты: опция (требуется установка карты мониторинга)
