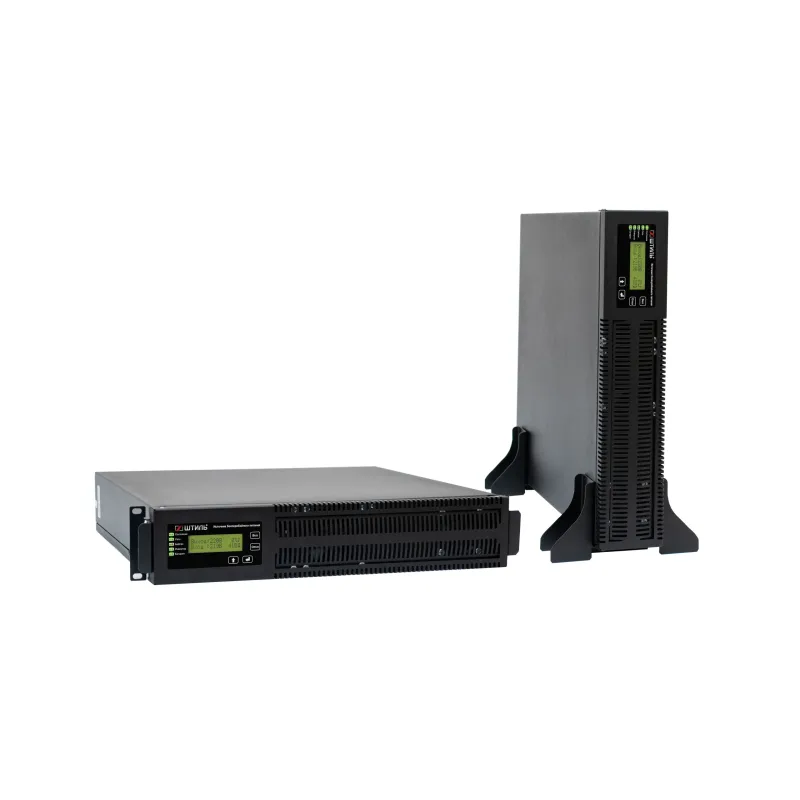

Источник бесперебойного питания Штиль STR500SL-18, 500 ВА / 400 Вт
- Код товара: 101673375
- Наличие: В наличии
38 270 ₽
Источник бесперебойного питания Штиль STR500SL-18, 500 ВА / 400 Вт
Работа от сети
Штиль STR500SL-18 — онлайн-источник бесперебойного питания с однофазным входом и однофазным выходом. Топология с двойным преобразованием используется для питания совместимого оборудования и коррекции параметров электросети. Полная выходная мощность составляет 500 ВА, активная — 400 Вт. Форма выходного напряжения — чистая синусоида, точность стабилизации выходного напряжения — ±2 %. При выборе оборудования необходимо учитывать оба ограничения мощности одновременно.
Аккумуляторная система
В этом исполнении предусмотрены встроенные аккумуляторы. Номинальное напряжение аккумуляторной системы — 24 В. В технической таблице указаны количество встроенных АБ напряжением 12 В — 4 шт. и параметр ёмкости встроенных АБ — 18 А·ч. Это не основание самостоятельно изменять схему соединения или устанавливать батареи с другими параметрами. Конфигурацию, тип и требования к замене проверяют по руководству именно этой модели. Номинальный ток встроенного зарядного устройства: 5 А.
Подбор нагрузки
Перед подключением составьте перечень устройств, которые будут работать одновременно, и проверьте их потребляемую мощность в ваттах и вольт-амперах. Для оборудования с электродвигателями, насосами и трансформаторами дополнительно учитывают пусковой ток. Одна цифра номинальной мощности не гарантирует совместимость с любой нагрузкой. Электрические параметры, защиту и схему подключения проверяют до первого включения.
Автономная работа и байпас
Продолжительность автономного питания зависит от нагрузки, заряда, температуры и состояния аккумуляторной системы. Постоянное время работы для любых условий не обещается. Электронный автоматический байпас обеспечивает предусмотренный производителем обходной путь питания от сети. Байпас не накапливает энергию и не заменяет батареи; порядок его работы и ограничения определяются руководством.
Размещение и подключение
Указанный производителем форм-фактор — напольный/в стойку. Место установки выбирают с учётом массы устройства, доступа к кабелям, панели управления и свободного движения воздуха. Крепление и опора должны соответствовать установленному оборудованию. Степень защиты корпуса — IP20; не допускайте попадания влаги и не перекрывайте вентиляционные отверстия. Работы с силовыми соединениями, аккумуляторами и заземлением выполняют по требованиям руководства и с соблюдением правил электробезопасности.
Перед эксплуатацией
Сверьте полное обозначение модели на изделии с заказом. Проверьте состояние корпуса, кабелей и разъёмов, условия окружающей среды и доступ для обслуживания. Не переносите настройки или параметры аккумуляторов от соседнего исполнения с похожим названием. При обслуживании и замене батарей соблюдают установленную последовательность отключения нагрузки и источников питания.
Характеристики
- Модель: STR500SL-18
- Топология: Онлайн, двойное преобразование
- Полная мощность, ВА: 500
- Активная мощность, Вт: 400
- Число фаз на входе и выходе: 1/1
- Форма выходного напряжения: Чистая синусоида
- Точность выходного напряжения, %: ±2
- Аккумуляторные батареи: встроенные
- Напряжение батарейной системы, В: 24
- Ток встроенного зарядного устройства, А: 5
- Монтаж: напольный/в стойку
- Байпас: Электронный автоматический
- Степень защиты: IP20
- Ёмкость встроенных АБ, А·ч: 18
- Встроенные АБ 12 В, шт.: 4
| Технические характеристики | |
| Аккумуляторные батареи | встроенные |
| Активная мощность, Вт | 400 |
| Байпас | Электронный автоматический |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Встроенные АБ 12 В, шт. | 4 |
| Входная сеть | IEC-320-C14 |
| Входной коэффициент мощности | 0,99 |
| Высота установки в стойку, U | 2 |
| Выходной коэффициент мощности | 0,8 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х440х474 (в стойку, без учёта кронштейнов для горизонтального крепления) ; 89х482х474 (в стойку, полный габарит) ; 467х207х474 (напольный) |
| Горячая замена встроенных АБ | да |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Ёмкость встроенных АБ, А·ч | 18 |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), ; срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Короткое замыкание | электронная защита c автовосстановлением |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| КПД в автономном режиме, % | 81 |
| КПД в режиме on-line, % | 96 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Максимальный входной ток, А | 3,6 |
| Максимальный выходной ток, А | 2,3 |
| Максимальный ток байпаса, А | 5 |
| Масса, кг | 20 |
| Модель | STR500SL-18 |
| Монтаж | напольный/в стойку |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.) |
| Напряжение батарейной системы, В | 24 |
| Номинальная входная частота, Гц | 50 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети ; при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 |
| Номинальное входное напряжение, В | 220 |
| Номинальное выходное напряжение переменного тока, В | 220 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Перегрев | электронная защита c автовосстановлением |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Перегрузочная способность: on-line /от батарей | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность: байпас /ECO | 200% – в течение 40 с |
| Плавный пуск | да |
| Полная мощность, ВА | 500 |
| Потребляемая мощность в режиме холостого хода, Вт | 20 |
| Предельный диапазон входного напряжения, В | 90-295 |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Совместимость с генератором | да |
| Степень защиты | IP20 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Тип индикации | ЖК-дисплей и светодиодная индикация |
| Тип охлаждения | принудительное (вентиляторное) |
| Ток встроенного зарядного устройства, А | 5 |
| Топология | Онлайн, двойное преобразование |
| Точность выходного напряжения, % | ±2 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Форма выходного напряжения | Чистая синусоида |
| Холодный старт | да |
| Цвет корпуса | чёрный |
| Число фаз на входе и выходе | 1/1 |
