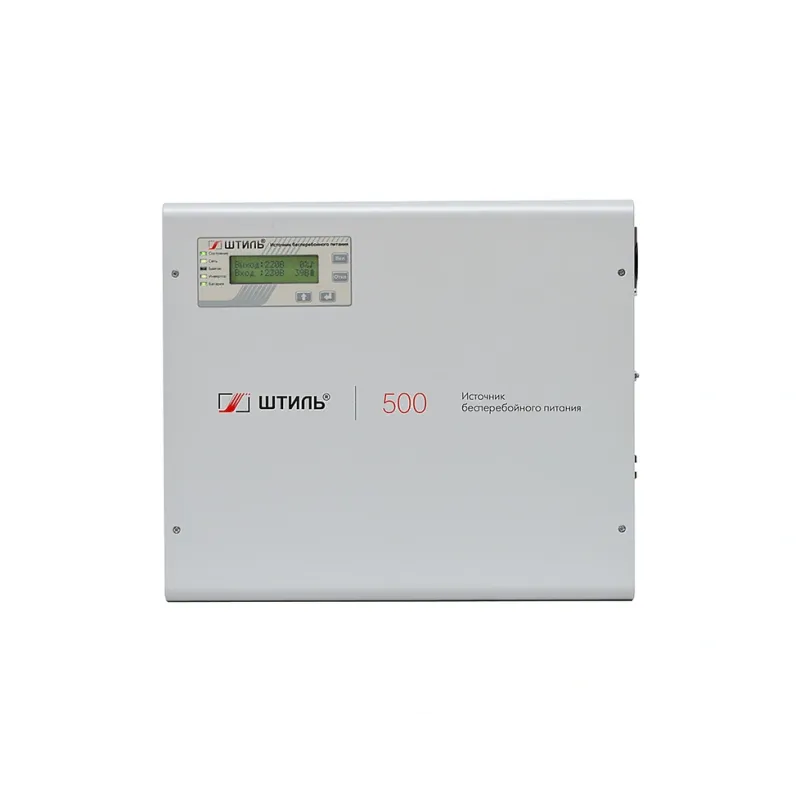

Источник бесперебойного питания Штиль SW500SL, 500 ВА / 400 Вт
- Код товара: 571577
- Наличие: В наличии
32 059 ₽
Источник бесперебойного питания Штиль SW500SL, 500 ВА / 400 Вт
Работа от сети и резерв
Штиль SW500SL — однофазный онлайн-источник бесперебойного питания с двойным преобразованием. Его полная мощность составляет 500 ВА, активная — 400 Вт. Выходной сигнал имеет форму чистой синусоиды. Модель предназначена для построения резервного питания совместимого оборудования с учётом требований к мощности, подключению и условиям эксплуатации.
Аккумуляторная система
В этой модели предусмотрены встроенные аккумуляторные батареи. Номинальное напряжение батарейной системы составляет 24 В. Запас энергии используется для поддержания питания совместимой нагрузки при исчезновении сети. Батареи необходимо обслуживать и заменять в соответствии с руководством; другое исполнение со сходным названием может отличаться составом аккумуляторной системы. Производитель указывает 2 встроенных АБ по 12 В и ёмкость 9 А·ч. При замене проверяют тип и параметры каждого аккумулятора, а не только суммарное напряжение системы.
Подбор нагрузки
Ограничения в ваттах и вольт-амперах учитывают одновременно. Сложите потребление устройств, которые должны работать вместе. Для электродвигателей отдельно проверьте пусковые токи. Полная мощность ИБП не равна его активной мощности: ориентироваться только на одно из этих чисел недостаточно.
Автономная работа и байпас
Время питания от аккумуляторов зависит от реальной нагрузки, заряда, состояния батарей и температуры. Оно не является постоянной величиной для любых условий. Электронный байпас обеспечивает отдельный путь питания от сети при предусмотренных производителем условиях; он не создаёт запас энергии и не заменяет аккумуляторы.
Установка
Настенное исполнение помогает разместить источник рядом с обслуживаемой системой. Основание и крепёж должны соответствовать нагрузке; оставьте доступ к кабелям, панели управления и вентиляции. Батарейный блок, когда он используется, размещают с учётом его массы и требований к обслуживанию.
Перед первым включением
Сверьте полное обозначение модели с заказом, проверьте кабели и защитное заземление. Не перекрывайте вентиляцию и не допускайте попадания влаги. Параметры батарей, допустимые подключения и условия запуска проверяют по руководству. Работы с силовыми соединениями и обслуживание аккумуляторов выполняет квалифицированный специалист.
Характеристики
- Модель: SW500SL
- Топология: Онлайн, двойное преобразование
- Полная мощность, ВА: 500
- Активная мощность, Вт: 400
- Число фаз на входе и выходе: 1/1
- Форма выходного напряжения: Чистая синусоида
- Точность выходного напряжения, %: ±2
- Аккумуляторные батареи: встроенные и внешние (опция)
- Напряжение батарейной системы, В: 24
- Ток встроенного зарядного устройства, А: 1
- Монтаж: настенный
- Байпас: Электронный автоматический
- Степень защиты: IP20
- Ёмкость встроенных АБ, А·ч: 9
- Встроенные АБ 12 В, шт.: 2
| Технические характеристики | |
| Аккумуляторные батареи | встроенные и внешние (опция) |
| Активная мощность, Вт | 400 |
| Байпас | Электронный автоматический |
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Встроенные АБ 12 В, шт. | 2 |
| Входная сеть | сетевой кабель с евровилкой |
| Входной коэффициент мощности | 0,99 |
| Выходной коэффициент мощности | 0,8 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 287х357х112 (без кронштейна для крепления) ; 287х357х116 (с кронштейном для крепления) |
| Горячая замена встроенных АБ | нет |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Ёмкость встроенных АБ, А·ч | 9 |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), ; срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Короткое замыкание | электронная защита c автовосстановлением |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| КПД в автономном режиме, % | 81 |
| КПД в режиме on-line, % | 96 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Крест-фактор | 3:1 |
| Максимальный входной ток, А | 2,7 |
| Максимальный выходной ток, А | 2,3 |
| Максимальный ток байпаса, А | 5 |
| Масса, кг | 11 |
| Модель | SW500SL |
| Монтаж | настенный |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Напряжение батарейной системы, В | 24 |
| Номинальная входная частота, Гц | 50 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети ; при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/60 |
| Номинальное входное напряжение, В | 220 |
| Номинальное выходное напряжение переменного тока, В | 220 |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Перегрев | электронная защита c автовосстановлением |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Перегрузочная способность: on-line /от батарей | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность: байпас /ECO | 200% – в течение 40 с |
| Плавный пуск | да |
| Полная мощность, ВА | 500 |
| Потребляемая мощность в режиме холостого хода, Вт | 20 |
| Предельный диапазон входного напряжения, В | 90-295 |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Совместимость с генератором | да |
| Степень защиты | IP20 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Тип индикации | ЖК-дисплей и светодиодная индикация |
| Тип охлаждения | конвекционное (безвентиляторное) |
| Ток встроенного зарядного устройства, А | 1 |
| Топология | Онлайн, двойное преобразование |
| Точность выходного напряжения, % | ±2 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Форма выходного напряжения | Чистая синусоида |
| Холодный старт | да |
| Цвет корпуса | серый |
| Число фаз на входе и выходе | 1/1 |
