Источник резервного питания Бастион SKAT-12-3.0 DIN, 12 В / 3 А

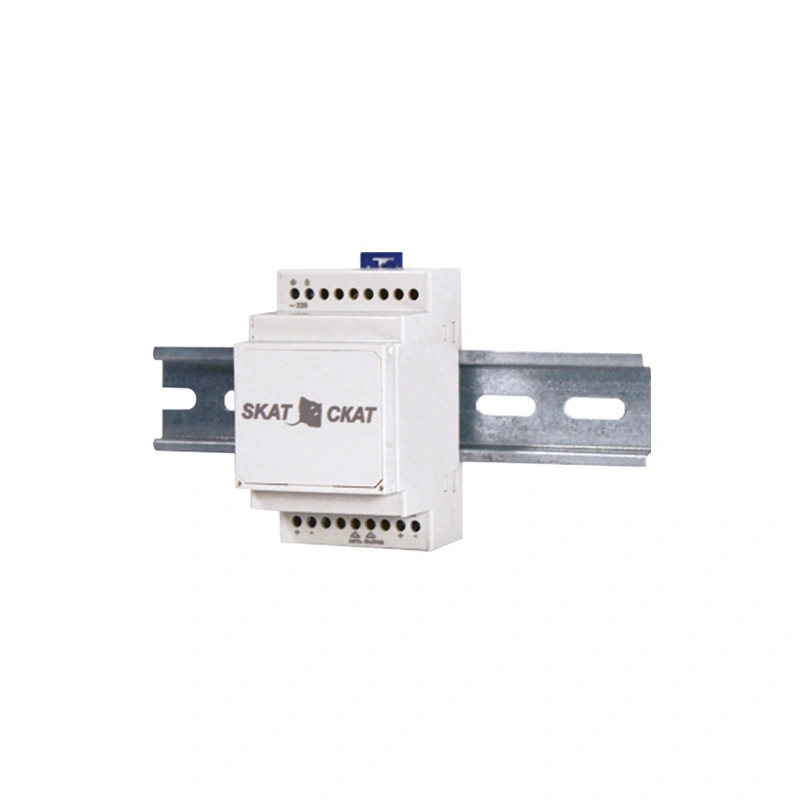

Бастион SKAT-12-3.0 DIN — резервное питание на DIN-рейке

Бастион SKAT-12-3.0 DIN предназначен для питания совместимой радиоэлектронной аппаратуры постоянным напряжением с номиналом 12 В. Область применения включает системы сигнализации, автоматики, видеонаблюдения и связи. При наличии сети источник питает нагрузку и заряжает подключённый аккумулятор; при исчезновении сети автоматически переходит на батарейный резерв.

Выход и нагрузка

Входной диапазон составляет 187–242 В переменного тока частотой 50 Гц. Выходное напряжение находится в пределах 10,5–14 В. Максимальный ток нагрузки при подключённой АКБ — 3 А. До установки проверьте, что всё подключаемое оборудование допускает этот диапазон, а суммарный ток не превышает возможностей источника. Сечение и длина проводов должны соответствовать току нагрузки и допустимой потере напряжения.

Буферная схема аккумулятора

Источник рассчитан на один внешний аккумулятор номинальным напряжением 12 В. АКБ не входит в комплект. Руководство указывает ёмкость от 7 Ач и ограничение зарядного тока не более одной четверти ёмкости. Ток зарядки равен разности между 3 А и током нагрузки: например, при потреблении 2 А на заряд может поступать до 1 А. Эти условия учитывают совместно при подборе батареи; номинал 3 А нельзя одновременно полностью расходовать на нагрузку и считать свободным зарядным током.

Время резерва зависит от фактического потребления, ёмкости, температуры, заряда и износа аккумулятора. Перед эксплуатацией зарядите батарею и проверьте работу системы при отключении внешнего питания. Соблюдайте полярность и порядок подключения. Предусмотрена защита от переполюсовки аккумулятора, а наличие выходного напряжения отображается светодиодным индикатором.

Монтаж и обслуживание

Пластиковый корпус предназначен для установки на DIN-рейку в подходящем электротехническом шкафу. Габариты без упаковки — 139 × 89 × 65 мм, масса нетто — 0,24 кг. Диапазон температуры окружающей среды составляет от −10 до +40 °C. В месте установки не допускаются токопроводящая пыль и агрессивные пары. Условия работы аккумулятора уточняют отдельно.

Монтаж и обслуживание выполняют квалифицированные специалисты с отключением сетевого питания по инструкции. Необходимо обеспечить доступ к клеммам, проверить крепление, изоляцию и соединения. Изготовитель предусматривает периодический осмотр не реже одного раза в полгода: удаление пыли, проверку работоспособности, электрических контактов и состояния АКБ. Этот источник выдаёт постоянное низкое напряжение и не заменяет ИБП с выходом 220 В для обычной сетевой техники.
