Реле напряжения Новатек-Электро РН-122

Реле напряжения Новатек-Электро РН-122

РН-122 контролирует однофазную сеть и отключает подключённую нагрузку при недопустимом повышении или снижении напряжения. После восстановления параметров питание возвращается автоматически с установленной задержкой. Максимальный коммутируемый ток модели составляет 16 А; допустимая нагрузка также зависит от её характера и условий подключения.

Исполнение и назначение

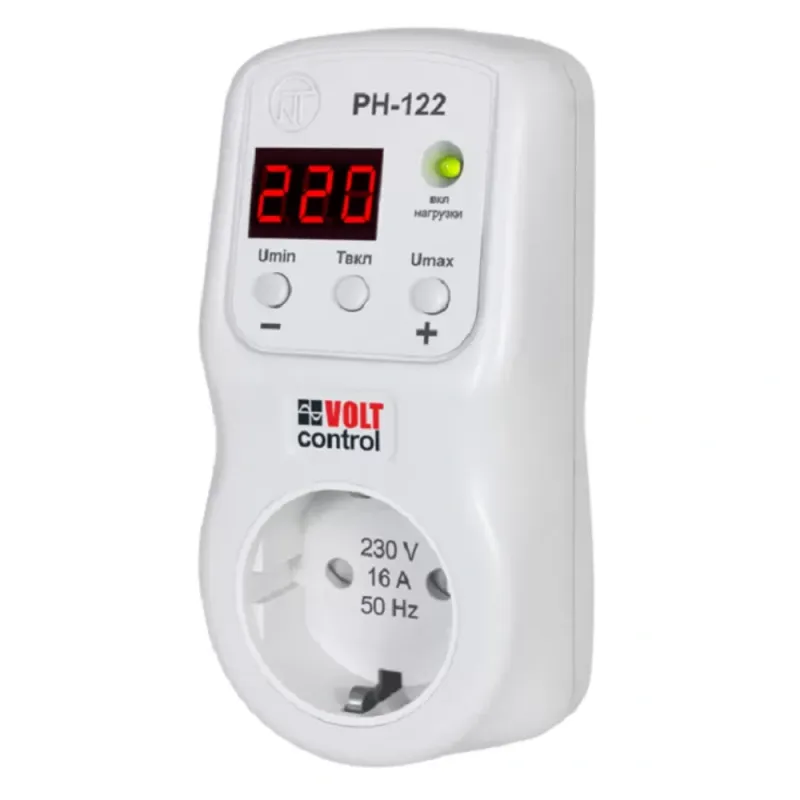

Розеточное исполнение позволяет включить реле между сетевой розеткой и вилкой защищаемого прибора. На передней панели находятся дисплей, индикатор состояния и органы настройки. Перед подключением убедитесь, что розетка, проводка и контакты рассчитаны на ток потребителя.

Настройка и контроль

У РН-122 параметры задаются кнопками. На панели доступны настройка нижнего и верхнего порогов напряжения и времени повторного включения. Функция хранения максимального и минимального напряжения помогает оценить наблюдавшиеся отклонения.

Задержка повторного включения особенно важна для оборудования, которому требуется пауза после отключения. Проверяйте рекомендации изготовителя защищаемого прибора: одинаковые настройки не обязательно подходят холодильнику, электронике и другой нагрузке. Дисплей помогает оценивать состояние сети, но не отменяет необходимость правильного выбора защиты.

Что учитывать при выборе

Реле отключает питание при выходе параметров за пороги. Оно не повышает и не понижает напряжение до заданного уровня и не поддерживает автономную работу при отключении электричества. Для этих задач применяют стабилизатор или резервный источник питания. Реле также не заменяет автоматический выключатель и другие необходимые устройства защиты цепи.

Перед заказом сопоставьте рабочий ток и пусковые токи техники с допустимой нагрузкой реле. Для двигателя, компрессора и иной нагрузки с особенностями запуска проверяйте паспортные требования отдельно. Не принимайте максимальный ток за разрешение подключать произвольную мощную технику через неподходящую розетку, удлинитель или кабель.

Эксплуатация

Используйте устройство в условиях, предусмотренных руководством, защищайте от воды и механических повреждений. Монтаж в щите и работы с проводкой выполняет квалифицированный специалист при снятом напряжении. Схема подключения и настройки должны соответствовать маркировке конкретного прибора и его паспорту.
